Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Dimensione: | Da 3 a 25 pollici | Ad ingranaggi: | Ingranaggio indurito |
| Garanzia: | 5 anni | OEM: | Disponibile |
| Supporto tecnico: | Sì | Applicazione: | Sistema di tracciamento solare |
| Evidenziare: | Cambio dell'azionamento di vuotamento dell'OEM,Cambio indurito dell'azionamento di vuotamento dell'ingranaggio,Azionamento idraulico di pantano del sistema di CSP |
||

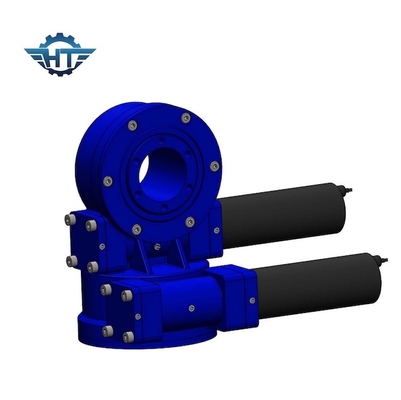

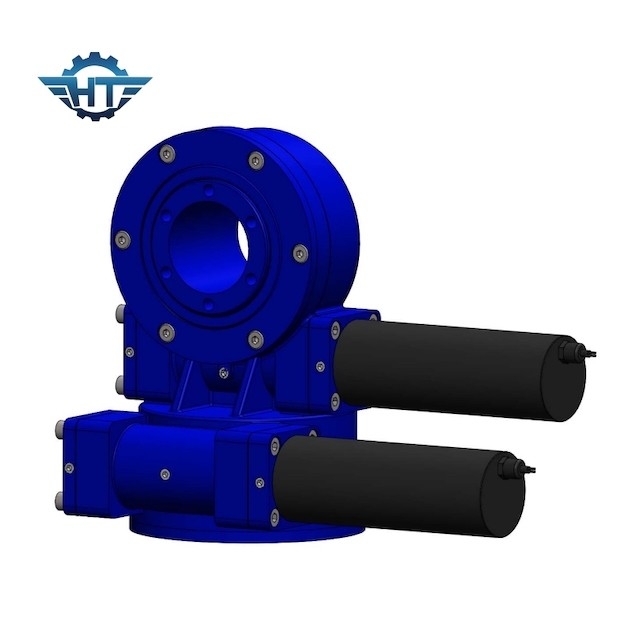

5 pollici che vuotano l'ingranaggio di azionamento con il motore elettrico per Duan Axis Solar Mounting System
Descrizione dell'ingranaggio di azionamento di vuotamento
Per l'azionamento di vuotamento, ci sono 10 dimensioni differenti disponibili da 3" a 25" con più di 60 modelli per soddisfare sia le richieste d'inseguimento regolari che precise nel sistema di PV come il sistema di tracciamento obliquo, il singolo sistema di tracciamento piano, CPV e potere termico solare seguenti i campi. I nostri azionamenti di vuotamento hanno coppia di torsione ad alto rendimento e tenendo la coppia di torsione di momento, abbia precisione d'inseguimento eccellente, anti rivestimento di corrosione ed anti sigillamento, classe della protezione IP66 ed ampiamente usato UV nel PV, CPV, sistemi di CSP.
Abbiamo sistema rigoroso di controllo di qualità nella nostra propria fabbrica, abbiamo passato la certificazione del sistema di qualità ISO9001-2008 e rispettiamo le norme dell'ingegneria & del macchinario del nostro paese.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Q&A
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
