Dettagli:
|
| Materiale: | 50Mn, 42CrMo, QT | Modello: | doppio asse 7 pollici |
|---|---|---|---|
| Tenuta della coppia di torsione: | 13,5 kNm | Inclinazione della coppia di torsione: | kNm 13,2 |
| Efficienza: | 40% | Carico assiale: | kN 34 |
| Carico radiale: | 58 kN | Colore: | come richiesto |
| Evidenziare: | Azionamento doppio di pantano di asse 800RPM,Azionamento doppio 24VDC di pantano di asse,Azionamento solare di pantano 24VDC |
||

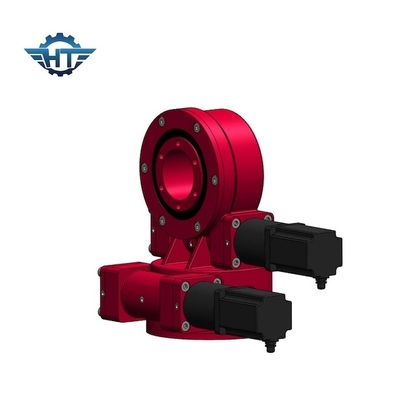

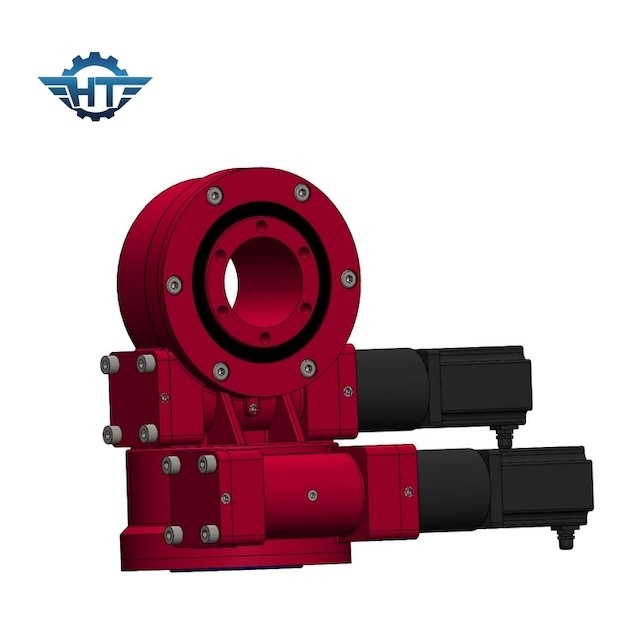

L'asse doppio della ruota elicoidale e del verme SDE7 ha ucciso l'azionamento con il cambio planetario per gli inseguitori di PV
Descrizione doppia dell'azionamento di pantano di asse
Gli inseguitori solari possono essere divisi negli inseguitori di unico asse e negli inseguitori di doppio-asse dalle caratteristiche meccaniche. Poiché i sistemi di doppio-asse possono ottenere un inseguimento ottimale del sole, sono più popolari in tutti i tipi di PV, CPV, CSP hanno concentrato le tecnologie solari. Abbiamo motori idraulici, motori elettrici, motori passo a passo per abbinare gli azionamenti di vuotamento secondo le sue condizioni di lavoro differenti, il parametro del motore elettrico siamo come qui sotto:
| Dati del motore | Dati planetari del cambio | ||
| Tensione nominale | 24VDC | Rapporto | 398:1 |
| Corrente nominale | 1.3A | Coppia di torsione dell'uscita | 43Nm |
| Velocità stimata | 800Rpm | Velocità dell'uscita | 2Rpm |
| Protettivo a livello | IP55/65/66 | Rumore | <60db> |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Q&A
Che cosa fa i paramters nella media di disegno tecnica?
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
