Dettagli:
|
| Modello no.: | SDE3A-31MHD | Punto: | singolo punto |
|---|---|---|---|
| Inseguimento della precisione: | 0.15° | Tempo di produzione: | 3~45 giorni |
| Apertura: | Chiuso | Garanzia: | 5 anni |
| OEM: | Disponibile | Applicazione: | Sistema di tracciamento satellite |
| Evidenziare: | SDE3 Slew Drive a doppio asse,Anti invecchiamento UV di asse dell'azionamento doppio di pantano,Motore di azionamento invecchiante UV di pantano |
||

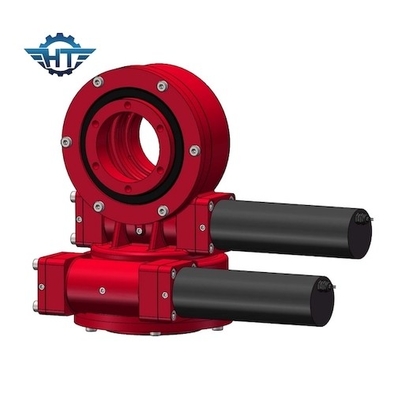

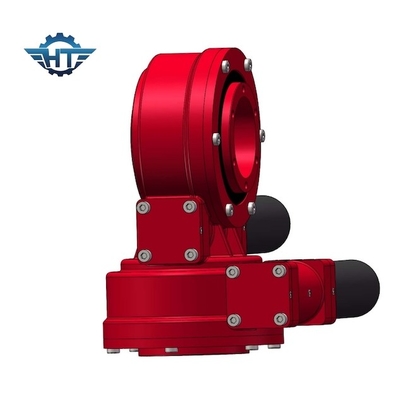

Riduttore di vuotamento di piccola dimensione del cambio di alta precisione SDE3 per il sistema di tracciamento satellite
Descrizione di piccola dimensione del cambio di vuotamento
Fabbrichiamo gli azionamenti solari di vuotamento dell'inseguitore di asse doppio di alta qualità. I nostri prodotti hanno coppia di torsione ad alto rendimento e carico di tenuta, l'accuratezza di inseguimento eccellente, il tipo la guarnizione di scheletro, invecchiamento anti-UV di FB di uso, forti resistenza della corrosione e buon sigillando l'effetto.
I nostri azionamenti di vuotamento possono essere forniti di vari motori, di motori passo a passo, di motori idraulici e di servomotori. Raccomanderemo i motori adatti secondo le applicazioni differenti dei clienti.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
Il collettore solare che della depressione il campo comprende una pluralità di specchi parabolici della depressione ha sistemato parallelamente. Un azionamento di vuotamento è montato sotto i sostegni che portano questi specchi in moda da potere seguire gli specchi della depressione di unico asse il sole da est-ovest durante il giorno, assicurandosi che il sole sia messo a fuoco continuamente sul tubo del ricevitore.
