Dettagli:
|
| Modello: | SDE7» | Coppia di torsione dell'uscita: | 2000 Nm |
|---|---|---|---|
| Inclinazione della coppia di torsione: | 7500 Nm | Tenuta della coppia di torsione: | 13200 nanometro |
| OEM: | Disponibile | Rapporto di marce: | 57:1 |
| Caratteristica: | Installazione rapida | Precisione: | 0~0.15° |
| Evidenziare: | 7 pollici si raddoppiano azionamento di pantano di asse,Cambio dell'azionamento di pantano del pannello di PV,Azionamento solare di pantano dell'inseguitore del pannello di PV |
||

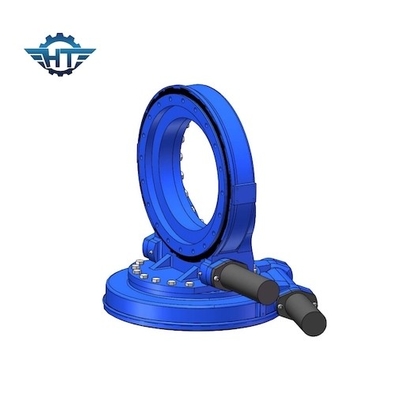

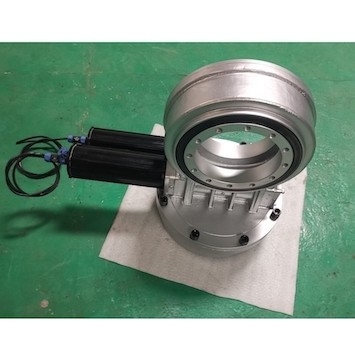

7 pollici si raddoppiano cambio dell'azionamento dell'ingranaggio a vite di asse per i sistemi di tracciamento solari del pannello di PV
Descrizione doppia del cambio dell'azionamento dell'ingranaggio a vite di asse
Inseguitore solare di asse a 7 pollici 2 o di asse doppio con accuratezza dell'azionamento di vuotamento fino a 0,1 gradi e struttura posteriore per 15 pezzi di dimensioni 0,99 m. x dei pannelli solari 1,64 m. e un peso massimo di 20 chilogrammi ciascuno. Così insieme per fino alla superficie del pannello solare 30㎡. L'area suggerita dei pannelli fotovoltaici che altri azionamenti di vuotamento possano portare è come segue:
| modello dell'azionamento di vuotamento | i metri quadri dei pannelli solari possono sopportare (massimo) |
| SDE1 | ㎡ <5 |
| SDE3 | ㎡ <15 |
| SDE5 | ㎡ <20 |
| SDE7 | ㎡ <30 |
| SDE9 | ㎡ <40 |
| SDE12 | ㎡ <50 |
| SDE17 | ㎡ <60 |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazioni
Applicazione di azionamento rotatorio in sistema di tracciamento Photothermal
1. il sistema di tracciamento del piatto, l'inseguimento di due-asse può realmente essere diviso in due tipi: orizzontale ed elevazione.
2. Il tipo sistema photothermal della depressione può essere diviso nel grande tipo della depressione e nel piccolo tipo della depressione. dovuto la grande apertura della scanalatura ed il requisito della velocità di rotazione veloce, i cilindri idraulici attualmente sono utilizzati più per le grandi scanalature, ma ci sono inoltre i grandi progetti della scanalatura facendo uso dei riduttori. Per il piccolo tipo della depressione, pricipalmente il tipo di riscaldamento i progetti della depressione, la lunghezza del collettore è relativamente breve, che è molto adatto ad installazione e ad uso del riduttore rotatorio verticale di serie della VE. dovuto la progettazione integrata del supporto e del riduttore rotatorio, l'installazione è conveniente. Allo stesso tempo, la progettazione strutturale complessa del sostegno della depressione è semplificata.
3. Il progetto Fresnel è simile alla mini-depressione.
