Dettagli:
|
| Marca: | Hangtuo | MOQ: | Un pezzo solo |
|---|---|---|---|
| OEM: | Disponibile | Certificati: | ISO9001, CE |
| Motore abbinato: | Motore elettrico | Pacchetto: | Compensato |
| Modo di trasporto: | dal mare, aria, ferrovia, precisa | Precisione: | 0,15 gradi |
| Evidenziare: | Azionamento doppio di pantano di asse dell'ingranaggio a vite,Alta precisione doppia dell'azionamento di pantano di asse,Alta precisione che vuota Ring Drive |
||

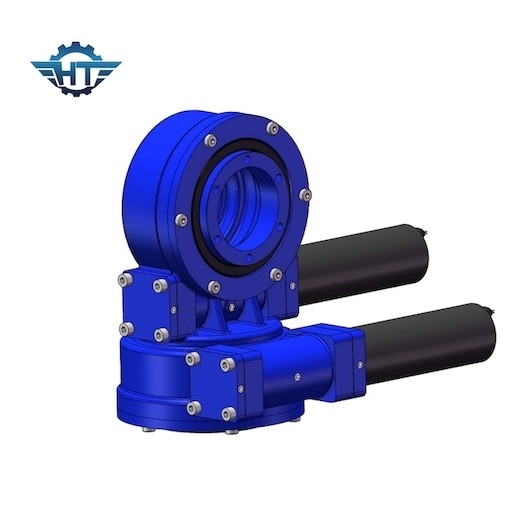

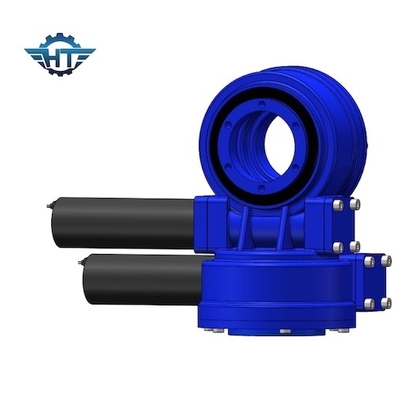

Azionamento doppio di pantano di asse dell'ingranaggio e del verme, piccolo contraccolpo per le applicazioni di precisione
Descrizione doppia dell'azionamento di pantano di asse dell'ingranaggio e del verme
Gli azionamenti di vuotamento della costruzione dell'ingranaggio a vite possono essere usati per una vasta gamma di soluzioni per la guida e le applicazioni rotatorie. Forniamo i prodotti dell'azionamento di vuotamento secondo i vostri requisiti e possiamo anche fornirgli le soluzioni su misura del sistema.
Il dispositivo dell'azionamento di vuotamento ha una funzione autobloccante inversa, che notevolmente migliora il fattore di sicurezza e della stabilità dell'operazione. Inoltre, il verme è un verme toroidale dell'avvolgimento secondario, che ha più contatto con l'ingranaggio, che migliora la forza e la stabilità di intera macchina. I prodotti sono destinati per sostenere gli oneri gravosi e per resistere ad ad alta resistenza senza rompersi. Possiamo fornire i rapporti di coppia di torsione e le relazioni sull'esperimento di vita di 30 anni secondo i bisogni del cliente.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
Il campo dell'applicazione dell'azionamento di vuotamento dell'ingranaggio a vite è usato spesso nel caso di due assi vacillate, di grande rapporto della trasmissione, di piccolo potere di azionamento o dell'operazione intermittente. L'azionamento di vuotamento può applicarsi al motore principale che fa il moto circolare, quale la piattaforma girevole della gru, macchinari rotanti e ad un certo macchinario che funziona in un cerchio. Dopo che il prodotto è messo in produzione, può essere ampiamente usato nel campo del macchinario di costruzione, quali i veicoli del lavoro aereo, le gru del camion ed i nuovi campi di energia, quali la produzione di energia fotovoltaica solare, l'energia eolica e la produzione di energia termica solare del sistema. Ci sono altri campi quali automazione, la fabbricazione della macchina utensile, la comunicazione di spazio, ecc. ed il potenziale del mercato dei prodotti è molto enorme.
