Dettagli:
|
| Modello: | 6 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Caratteristica del verme: | Doppio involucro | Applicazione: | Sistema di tracciamento fotovoltaico |
| Precisione: | 0,15 gradi | Tipo: | Verticale montato |
| MOTORE: | motore elettrico | Colore: | come richiesto |
| Evidenziare: | 6" trasmissione verticale dell'ingranaggio a vite,Camera inclusa della trasmissione dell'ingranaggio a vite,Azionamento elettrico di pantano della Camera inclusa |
||

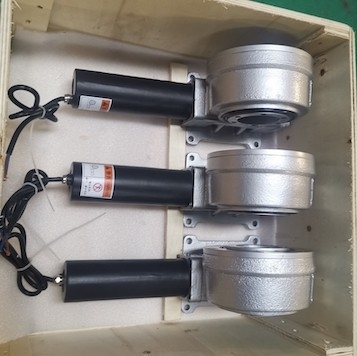

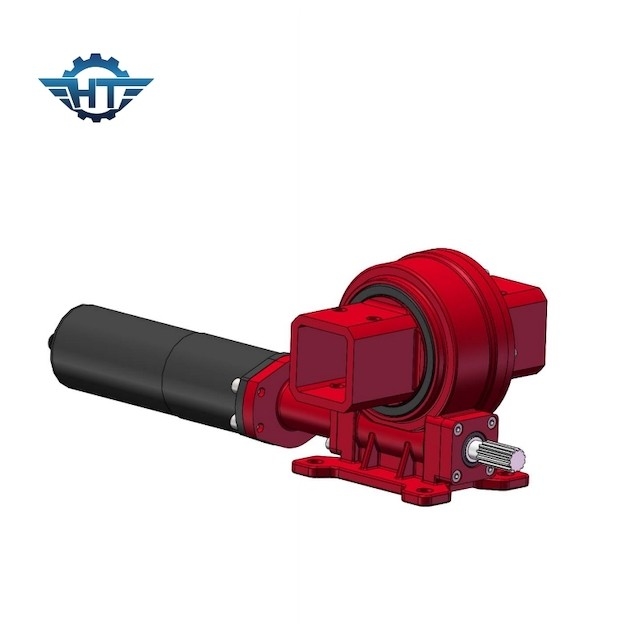

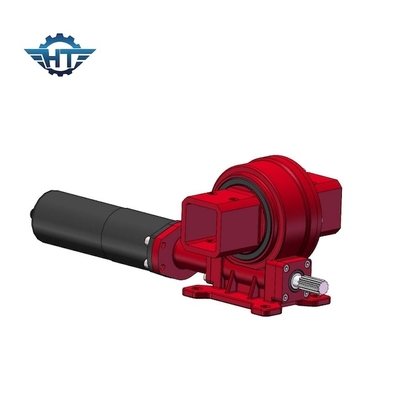

L'azionamento verticale di pantano della trasmissione dell'ingranaggio a vite VE6, IP66 ha accluso il tipo per il sistema di tracciamento solare
Descrizione dell'azionamento di pantano della trasmissione dell'ingranaggio a vite
L'azionamento di vuotamento VE6 è un'alta soluzione compatta della trasmissione che consiste di un ingranaggio e di un albero a vite continua. Il motore guida l'albero a vite continua per muoversi, quindi guidando l'ingranaggio per muoversi. Ci sono fori di riferimento sull'ingranaggio e l'oggetto che deve essere girato è riparato tramite i bulloni e la rotazione dell'oggetto può essere realizzato.
1. Dal gearset autobloccante, non c'è nessuna rottura sul motore movente.
2. Disponibile con i motori innestati planetari direttamente montati.
3. Azionamento-più alta usura-resistenza del verme dell'azionamento dell'ingranaggio a vite, che può caricare la forte coppia di torsione dell'uscita e la inclinazione della coppia di torsione di momento con la prestazione buona della stabilità e dell'affidabilità. L'ingranaggio a vite continua è inoltre disponibile per il più alto campo preciso d'inseguimento.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Sistema di tracciamento dell'azionamento di vuotamento
L'energia solare è una fonte di energia molto potenziale che può essere sviluppata ed utilizzata. C'è leggero ogni giorno, energia ogni giorno e confrontato ad altre fonti di energia, il costo e lo sforzo di trasporto possono eliminarsi. E rispetto ad altre fonti di energia quali scarico ed altri problemi dell'inquinamento ambientale, questa fonte di energia non ha sostanze da emettere nello stadio avanzato, né produce il rumore della fabbrica. Ma ci sono ancora alcuni problemi con la tecnologia di sfruttamento dell'energia solare. La densità di flusso di energia di energia solare è relativamente grande, in modo dall'energia elettrica convertita è relativamente piccola. Nel caso di buona luce, un metro quadro può produrre soltanto un chilowatt dell'elettricità. Di conseguenza, quando la più elettricità è richiesta, l'area del dispositivo deve essere aumentata, che aumenterà il costo. L'atmosfera può avere un grande effetto su luce, in modo dalla conversione dell'elettricità è più difficile. Per migliorare questi problemi, il sistema di controllo d'inseguimento può calcolare l'azimut del sole, di modo che il pannello solare può essere tenuto perpendicolare ai raggi del sole ed aumentare il tasso di conversione.
