Dettagli:
|
| Tipo: | Azionamenti di vuotamento SE1 | Materiale: | 42CrMo, 50Mn |
|---|---|---|---|
| Garanzia: | 5~10 anni | Dimensioni: | 3 pollici - 25 pollici |
| Applicazione: | Macchine industriali | Colore: | Cliente richiesto |
| Struttura: | Singolo asse incluso | Protezione: | IP66 |
| Evidenziare: | 1 pollice di trasmissione dell'ingranaggio a vite,Azionamento solare dell'inseguitore della macchina industriale,1 pollice di azionamento solare di pantano |
||

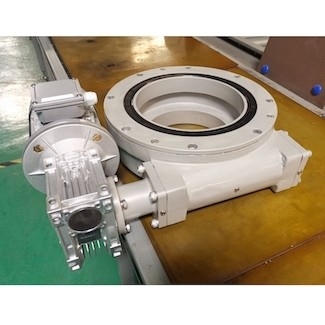

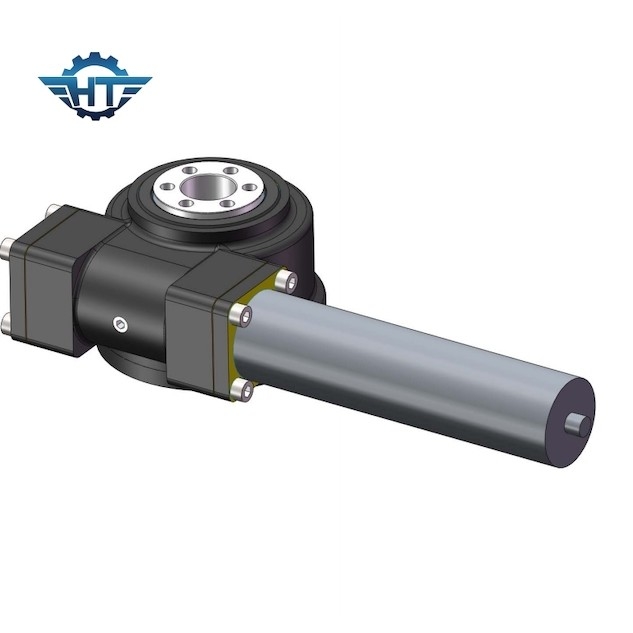

1 pollice di piccoli azionamenti di vuotamento dell'ingranaggio a vite continua per le macchine a energia solare ed industriali
Piccola descrizione degli azionamenti di vuotamento dell'ingranaggio a vite continua
Le applicazioni comuni sono generalmente macchinario di costruzione e di ingegneria. Può anche applicarsi in solari, in vento ed in un macchinario dell'inseguimento automatico di varietà che hanno bisogno del funzionamento a lungo termine. dovuto la struttura compatta, la breve catena della trasmissione, azionamento di pantano è più facile da raggiungere l'alta precisione ed il comando digitale più facile, così là è molte applicazioni nel campo dei robot industriali. L'azionamento di pantano è di facile impiego e facile da installare e risparmiare lo spazio. Quando selezioni l'azionamento adatto di pantano, in primo luogo consideri se il cuscinetto radiale assiale, capovolgendo la coppia di torsione ed altri parametri sono soddisfatti con l'uso, in secondo luogo, la velocità finale dell'uscita dell'azionamento di pantano non possono superare 3 giri/min., per assicurare il tempo di impiego normale del prodotto.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Metodi dell'installazione
Installazione orizzontale
Montando l'azionamento di pantano sottosopra sull'asse di azimut è raccomandato affinchè le applicazioni solari assicuri la migliore protezione e per aumentare la protezione all'asse di elevazione. Per altre applicazioni, l'orientamento di montaggio dovrebbe essere basato su una valutazione del grado di protezione e dovrebbe assicurare la migliore protezione.
installazione verticale
È raccomandato per installare l'azionamento di vuotamento nelle applicazioni solari che si riferiscono al disegno allegato per la migliore protezione. Per altre applicazioni, l'orientamento di montaggio dovrebbe essere basato su una valutazione del grado di protezione e dovrebbe assicurare la migliore protezione.
