Dettagli:
|
| Alimentazione elettrica: | Motore a 24 V CC | Modello: | SE7 |
|---|---|---|---|
| Luogo di origine: | Changzhou, Cina | Costruzione: | Alloggiamento chiuso |
| Applicazione: | Energia solare | Rapporto: | 57:1 |
| Grado del IP: | IP66 | Garanzia: | 5 anni |
| Evidenziare: | Trasmissione a energia solare dell'ingranaggio a vite,Trasmissione SE7 dell'ingranaggio a vite,SE7 che vuota sopportando azionamento |
||

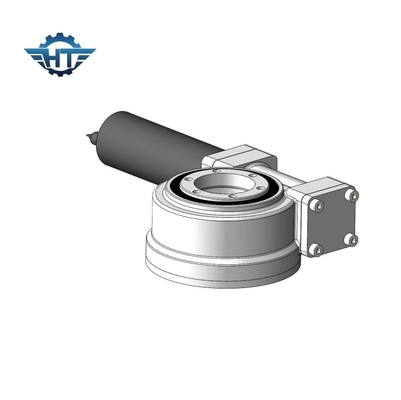

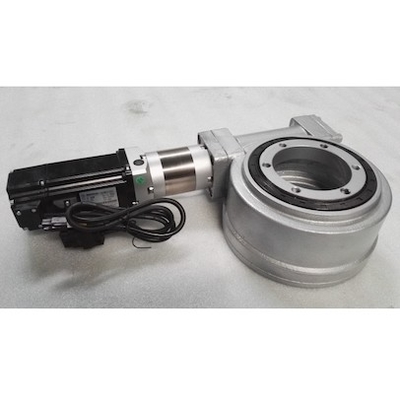

7 pollici di piccoli azionamenti di pantano dell'ingranaggio a vite, grande rapporto della trasmissione per energia solare
L'ingranaggio a vite piccolo pantano determina la descrizione
Azionamento di vuotamento dell'ingranaggio a vite, anche nominato come riduttore di vuotamento. È composto comunemente di verme, di cuscinetto di vuotamento, di alloggio, di adattatore del motore, di cappuccio protettivo e di altre componenti. Adottando il cuscinetto di vuotamento come sua componente del centro, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente. Paragonando all'azionamento di vuotamento di serie del Se, le serie di WEA presentano i vantaggi di migliore prestazione protettiva, di grande coppia di torsione della trasmissione, di migliore resistenza all'urto e di vita lavorativa lunga.
L'azionamento di vuotamento dell'ingranaggio a vite ampiamente si applica nelle parti di macchinario relativamente rotatorie quale il martello pneumatico funzionante aereo della gru del camion del macchinario, perforatrice che afferra la macchina di legno, la macchina di formatura di codice ed il campo a energia solare quale il sistema di tracciamento solare, CSP, CPV.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Applicazioni
Gli azionamenti di vuotamento possono resistere ai maggiori carichi assiali, carichi radiali e momenti della inclinazione. La piattaforma girevole o la struttura è guidata da un azionamento di vuotamento per girare nell'azimut e nell'elevazione.
Per energia solare: È destinata in un sistema di tracciamento solare per aumentare l'efficienza della produzione di energia.
Uso industriale: Pricipalmente ha usato per determinare due oggetti che girano riguardante a vicenda a 360°.
