Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SE21" |
|---|---|---|---|
| Rapporto di marce: | 125:1 | Coppia di torsione della potenza nominale: | kNm 16 |
| Inclinazione della coppia di torsione: | kNm 205 | Efficienza: | 40% |
| Colore: | RAL 9006 | Materiali della guarnizione: | NBR+PVC |
| Evidenziare: | IP66 che avvolge la trasmissione dell'ingranaggio a vite,Azionamento solare di pantano della classe di corrosione,Motore di azionamento di pantano della classe di corrosione C5 |
||

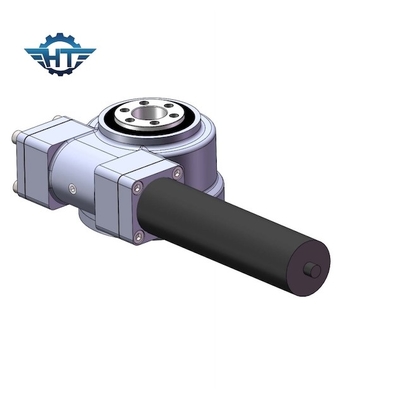

IP66 che avvolge la trasmissione dell'ingranaggio a vite, classe di corrosione C5 per i sistemi di tracciamento solari
Avvolgimento della descrizione dell'azionamento di pantano dell'ingranaggio a vite
Un azionamento del cuscinetto di vuotamento o dell'anello di pantano è un rotolamento-elemento rotazionale che sopporta che la latta sostiene tipicamente un onere gravoso ma la lento-tornitura.
L'applicazione dell'azionamento di vuotamento è estesa ed è aumentato significativamente. Una volta che soprattutto utilizzato per l'estrazione mineraria e la costruzione pesante, le applicazioni dell'azionamento ora di vuotamento comprendono l'energia solare, i generatori eolici e perfino i giri di divertimento. Le industrie girano nel pantano gli azionamenti che richiedono la forza, l'accuratezza, la sicurezza e l'efficienza tremende.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Caratteristiche
1. Può ottenere un grande rapporto della trasmissione
2. Progettazione più compatta
3. Più contatto di dente usando per avvolgere verme, la trasmissione ingranante del multi-dente per farlo corrente uniformemente con a basso rumore.
4. Autobloccante, può realizzare l'inverso autobloccante, cioè, solo il verme per guidare la ruota elicoidale. Con questa caratteristica, il meccanismo del verme utilizzato in macchinario pesante può svolgere un ruolo della protezione della sicurezza.
5. Alta efficienza della trasmissione, meno usura.
Applicazioni
L'organizzazione del macchinario è il posto più ampiamente usato per i cuscinetti di vuotamento, quali la macchina per movimento della terra, gli escavatori, le macchine della disintegrazione, i ricuperatori dell'impilatore, i selezionatori, i rulli compressori, le alesatrici potenti, le perforatrici della roccia, ecc.
