Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | 7 pollici |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Efficienza: | 40% |
| Precisione: | ≤ 0,1 gradi | Driver: | motore elettrico |
| Colore: | come richiesto | Tipo: | Asse del verme della clessidra singolo |
| Evidenziare: | Azionamento idraulico d'acciaio duro di vuotamento,Azionamento idraulico di vuotamento di singolo asse,Anello d'acciaio duro di pantano dell'ingranaggio a vite continua |
||

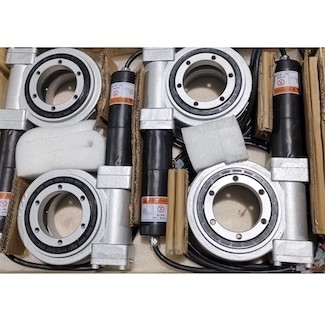

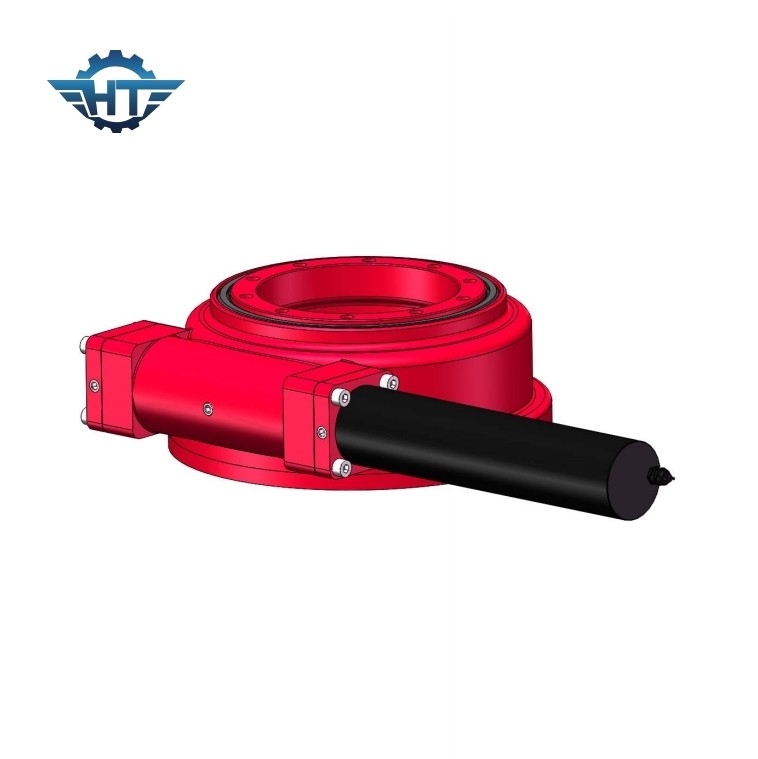

7 pollici di azionamenti d'acciaio duri di vuotamento per i sistemi di tracciamento solari di singolo asse piano
Descrizione d'acciaio dura degli azionamenti di vuotamento
Il riduttore rotatorio (azionamento di pantano) pricipalmente è utilizzato nell'organizzazione del macchinario di costruzione come pure energia solare, energia eolica e vario funzionamento a lungo termine del macchinario dell'inseguimento automatico e perfino campo industriale di robotica. Il riduttore rotatorio pricipalmente presenta i seguenti quattro vantaggi:
1. Il riduttore rotatorio di alta integrazione
Il riduttore rotatorio altamente è integrato, il più grande e più piccolo riduttore rotatorio può guidare la macchina con la lacuna del carico dozzine di volte, ma la loro dimensione, particolarmente la catena che della trasmissione la dimensione assiale non è molto differente, questo vantaggio facilita la spianatura della forma strutturale delle parti collegate dell'azionamento di serie, così riducendo l'intera attrezzatura meccanica.
2. Riduttore rotatorio modulare
dovuto l'alta integrazione del riduttore rotatorio, gli utenti non devono formare un dispositivo girante per ogni parte dell'acquisizione e di elaborazione, fino ad un certo punto anche ridurre la produzione dei prodotti all'inizio del processo della preparazione, così notevolmente migliorando la produttività del lavoro.
3. La sicurezza del riduttore rotatorio
L'ingranaggio a vite continua ha le caratteristiche dell'inverso autobloccanti, può raggiungere per invertire autobloccante, cioè, soltanto dal verme per guidare la ruota elicoidale. Questa caratteristica fa il riduttore rotatorio (azionamento di pantano) può essere ampiamente usata nel sollevamento, lavoro aereo e l'altra attrezzatura, mentre migliora il contenuto scientifico e tecnologico dell'ospite, ma anche migliorare la stabilità dell'operazione dell'ospite ed il fattore di sicurezza dell'operazione. Il riduttore rotatorio (azionamento di pantano) è facile da installare, facile mantenere e risparmia lo spazio dell'installazione in maggior misura che i prodotti rotatori tradizionali.
4. Progettazione semplificata dell'elaboratore centrale del riduttore rotatorio rispetto alla trasmissione tradizionale dell'ingranaggio
L'ingranaggio a vite può ottenere un rapporto relativamente grande della decelerazione, in alcuni casi, può conservare le parti dell'elaboratore centrale per l'ospite, così riducendo il costo di acquisizione per i clienti, ma anche notevolmente riducendo il tasso della generazione dell'errore ospite. Come struttura integrata, il riduttore rotatorio (azionamento di pantano) è relativamente novello ed il miglioramento di integrazione non solo porta molti vantaggi nell'applicazione, ma inoltre crea molta convenienza per la fabbricazione e l'uso e sarà la nostra direzione chiave della ricerca nel miglioramento la sua precisione, la durevolezza e più ulteriormente dell'ampliamento del suo campo di uso in futuro.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Parametri dell'azionamento di vuotamento SE7
| Modello: | SE7 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 2000 N.m |
| Inclinazione della coppia di torsione di momento | K 1,35 N.m | Tenuta della coppia di torsione | K 1,32 N.m |
| Valutazione assiale statica | 132 KN | Valutazione radiale statica | 58 KN |
| Valutazione assiale dinamica | 66 KN | Valutazione radiale dinamica | 38 KN |
| Rapporto di marce | 57:1 | Efficienza | 40% |
