Dettagli:
|
| Materiale: | 42CrMo, QUARTO | Modello: | SDE3» |
|---|---|---|---|
| Dimensione: | 3 pollici - 25 pollici | MOQ: | Un pezzo solo |
| Caratteristica: | ingranaggio della serratura di auto | Camera: | Alloggiamento chiuso |
| OEM: | Disponibile | Giri la direzione: | Qualsiasi direzione |
| Evidenziare: | SDE3 Slew Drive a doppio asse,Azionamento doppio di pantano di asse di PV,Azionamento dell'anello di vuotamento SDE3 |
||

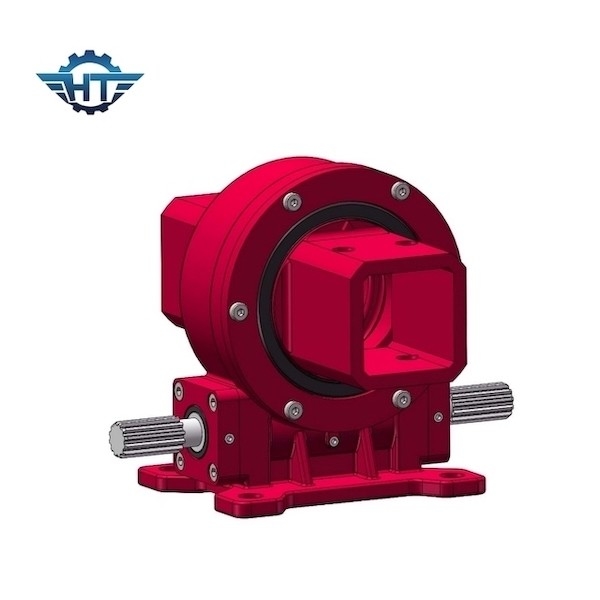

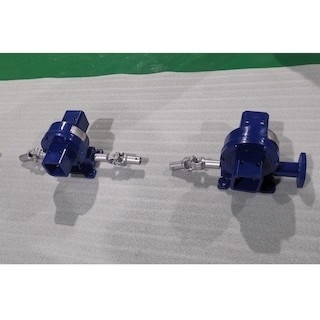

Azionamenti solari di vuotamento dell'ingranaggio a vite a bassa velocità SDE3 per il PV, CSP, centrale elettrica di CPV
Descrizione solare degli azionamenti di vuotamento dell'ingranaggio a vite
Gli azionamenti di vuotamento di Hangtuo possono essere usati per il sistema di tracciamento solare, il piatto solare, il PV, CPV, CSP, il generatore eolico ed il riflettore parabolico. Sono progettati per vita del campo da 30 anni, lavorando negli stati duri dell'ambiente. Sono anticorrosivi, anti-UV, possono assicurare la sicurezza di intero sistema in tempo estremo quali pioggia persistente, la bufera di neve, l'uragano, ecc. e possono mantenere la sua prestazione nelle aree del deserto con la sabbia ventosa e le grandi differenze della temperatura. Abbiamo varie dimensioni disponibili e possiamo fornire al servizio personalizzato basato sui requisiti tecnici differenti.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
Piatto, Stirling Power Generation System
l'inseguimento di Doppio-asse può realmente essere diviso in due categorie: orizzontale ed elevazione. Gli azionamenti verticali ed orizzontali di vuotamento possono essere usati da solo, un verticale e un insieme di camera da letto possono essere usati in associazione, o due insiemi orizzontali possono essere usati per raggiungere i movimenti del beccheggio e di orizzontale.
Sistema termico solare della depressione
Può essere diviso nel grande tipo della scanalatura e nel piccolo tipo della scanalatura. dovuto la grande apertura del tipo della depressione ed il requisito della velocità di rotazione veloce, i cilindri idraulici attualmente sono utilizzati più per i grandi tipi della depressione ed alcuni grandi tipi della depressione inoltre utilizzano i dispositivi rotatori dell'azionamento di grande unico asse. Per le piccole depressioni, la lunghezza del collettore è relativamente breve, che è molto adatto ad installazione e ad uso degli azionamenti rotatori verticali di serie della VE.
Sistema di Fresnel
Adatto ad installazione e ad uso dell'azionamento verticale di vuotamento di serie della VE.
