Dettagli:
|
Materiale: | 50Mn, 42CrMo | Modello: | SDE7" |
---|---|---|---|
Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
Tenuta della coppia di torsione: | 13500Nm | Coppia di ribaltamento: | 13200Nm |
Efficienza: | 40% | Colore standard: | RAL9006 |
Evidenziare: | slew drive motor,slewing ring gear |

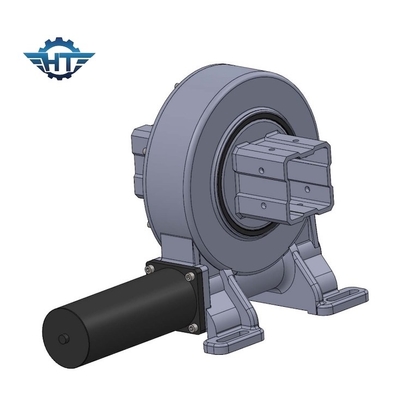

Cambio solare dell'azionamento di pantano del contatto del Multi-dente per l'attrezzatura di inseguimento & di precisione di PV
Descrizione solare del cambio dell'azionamento di pantano
I nostri prodotti che variano da 200mm a 5000mm, che pricipalmente fanno domanda per le gru dell'attrezzatura, del porto e del cantiere navale di traforo, l'attrezzatura per l'edilizia, le gru mobili, la tecnologia offshore, le gru a torre, gli impianti di energia machinsolar di giro, le gru della piattaforma della nave, le gru ferroviarie, gli ascensori dell'uomo, generatori eolici e più. La nostra capacità di ottimizzare la progettazione sopportante per i vostri bisogni specifici è ineguagliabile e faremo il nostro meglio per fornirvi.
L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, solitamente chiamato anello di vuotamento, che è composto solitamente di verme, di anello di vuotamento, di alloggio, di motore e di altre componenti. Poiché le componenti del centro stanno vuotando i cuscinetti, possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento rotatorio ha caratteristiche di installazione facile, di manutenzione facile e di più alto grado del IP.
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Parametri di prestazione dell'azionamento di vuotamento del modello di SDE
Modello |
Rapporto |
Coppia di torsione della potenza nominale (N.m) |
Inclinando coppia di torsione (N.m) |
Tenendo coppia di torsione (N.m) |
Carico assiale (kN) |
Carico radiale (kN) |
Efficienza |
Precisione (°) |
Autobloccante |
Peso (chilogrammi) |
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
Sì |
25 |
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Sì |
34 |
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
Sì |
56 |
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
Sì |
92 |
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Sì |
160 |
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Sì |
224 |
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Sì |
320 |
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Sì |
492 |
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Sì |
705 |
Applicatons
L'azionamento di vuotamento è ampiamente usato nei sistemi di tracciamento solari di PV, di CPV, di STP e nelle applicazioni della costruzione compreso le gru del camion, i manlifts, le piattaforme girevoli, il macchinario del porto, i veicoli modulari, i piccoli sistemi di energia eolica e le telecomunicazioni via satellite.
