Dettagli:
|
| Modello: | 5 pollici | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | Modello del Se |
| Applicazione: | Singolo inseguitore obliquo | Servizio dell'OEM: | Disponibile |
| Luogo di origine: | Changzhou, Cina | Driver: | 24V, motore dell'ingranaggio 12V |
| Evidenziare: | Azionamento obliquo di pantano del verme del sistema di tracciamento,azionamento 800 nanometro SE5 di pantano del verme,Ingranaggio a vite continua idraulico di 800 nanometro |
||

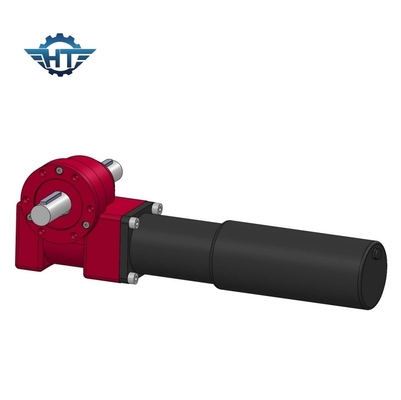

Il Se 5 misura il cambio in pollici orizzontale del cuscinetto di pantano per il singolo sistema di tracciamento obliquo di asse
Cuscinetto orizzontale di pantano
Per il centro la componente adotta i cuscinetti di pantano, può resistere alla forza assiale, forza radiale e della inclinazione coppia di torsione allo stesso tempo. L'azionamento di pantano è facile da installare, facile mantenere e risparmia lo spazio dell'installazione in maggior misura. Il prodotto può essere ampiamente usato in veicoli di trasporto piani resistenti, gru del contenitore, con le gru dell'automobile, i veicoli aerei, gruppi elettrogeni solari quale il giorno, quali il macchinario di costruzione ed i nuovi campi di energia.
Vantaggi
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì |
204 |
Applicazioni
Singolo asse piano che segue sostegno
L'unico asse piano che segue il sostegno si riferisce al sostegno che segue la rotazione del sole intorno ad un asse orizzontale. Questo asse orizzontale può essere nella direzione nord-sud o nella direzione est-ovest. La produzione di energia nella direzione nord-sud è più alta, in modo dall'asse dell'unico asse piano che segue il sostegno è generalmente la direzione nord-sud.
Sostegno d'inseguimento monoassiale obliquo
L'unico asse propenso che segue il sostegno si riferisce ad un sostegno che gira e segue il sole intorno ad un asse propenso nord-sud. Nelle latitudini medie ed alte, rispetto al sistema di tracciamento piano di unico asse, la produzione di energia del sistema di tracciamento propenso di unico asse notevolmente è stata migliorata. Naturalmente, poiché l'asse di rotazione è inclinato, il costo del sostegno d'inseguimento monoassiale propenso è inoltre superiore a quello del sostegno monoassiale piano.
Singolo asse di azimut che segue sostegno
L'unico asse di azimut che segue il sostegno può essere considerare come un sostegno fisso installato su una base girante. Quando questo sostegno sta seguendo, l'angolo fra la matrice quadrata ed il piano orizzontale rimane identicamente, ma l'angolo di azimut dei cambiamenti quadrati di matrice.
Asse doppio che segue sostegno
L'doppio-asse che segue il sostegno può essere considerare come un sostegno di cui l'inclinazione può essere regolato automaticamente ha montato su una base girante. Il cosiddetto asse doppio significa che il sostegno può girare lungo due asce indipendenti. Generalmente, un asse permette l'angolo di azimut del sostegno giri liberamente e l'altro asse permette che l'angolo di inclinazione del sostegno giri liberamente. In questo modo, l'doppio-asse che segue il sostegno può rimanere sempre perpendicolare ai raggi del sole, che è il più alta produzione di energia di tutti i sostegni d'inseguimento.
