Dettagli:
|
| Modello: | SE12 | Rapporto di marce: | 78:1 |
|---|---|---|---|
| Applicazione: | Antenna | Luogo di origine: | Changzhou, Cina |
| MOTORE: | 24V, motore passo a passo 48V | Garanzia: | 5~10 anni |
| Certificato: | ISO9001, CE | Installazione: | Orizzontale, verticale |
| Evidenziare: | Antenna che vuota sopportando azionamento,Vuotamento sopportando azionamento installato orizzontalmente,Anello di vuotamento dell'ingranaggio a vite dell'antenna |
||

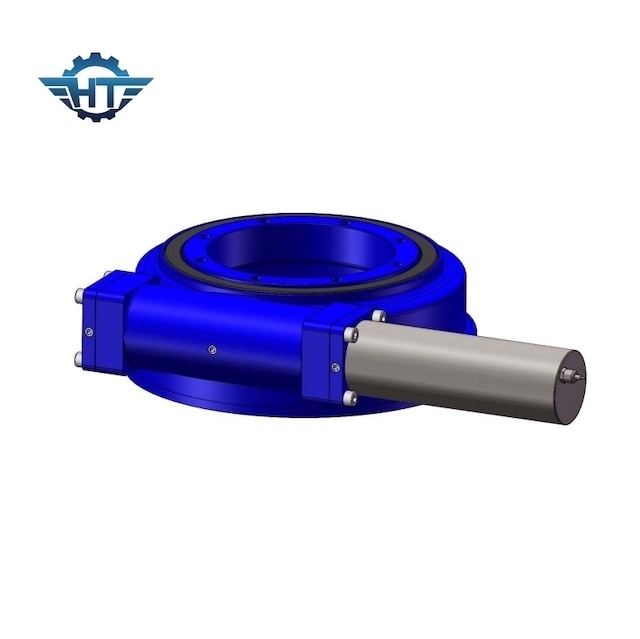

78:1 orizzontalmente installato SE12 che vuota cuscinetto con i motori passo a passo 12V per l'antenna

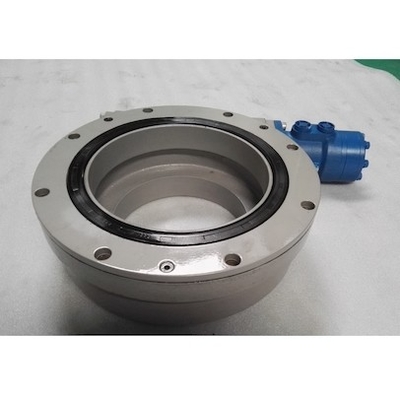

Cuscinetto di vuotamento dell'antenna
Un riflettore parabolico, citato spesso come calderone, è un paraboloide del metallo che riflette i segnali satelliti nell'alimentazione e nel sintonizzatore situati al punto focale. Il ruolo del riflettore parabolico è di raccogliere il segnale debole dal satellite e di rimuovere tan rumore come possibile. La maggior parte delle antenne sono solitamente paraboliche e ci sono inoltre alcune antenne multifocali che sono una combinazione di sfere e di paraboloidi. Il segnale satellite è concentrato al suo punto focale dopo la riflessione dall'antenna parabolica.
L'azionamento incluso di vuotamento della casa della struttura dell'ingranaggio a vite è una selezione adatta nell'applicazione in antenna per soddisfare le richieste di alta precisione, della resistenza di corrosione superficiale, della resistenza del forte vento, dell'alta efficienza, di alto guadagno e della durevolezza.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Vantaggi
Usi i materiali che soddisfanno la richiesta di vita di 25 anni
Ha momento di tenuta eccellente e momento del capovolgimento per assicurarsi che il carico «stia fermo» nello stato di velocità del vento più in basso del grado 7, esattamente segue il sole ed assicura l'uso efficiente delle risorse leggere;
Con l'ingranaggio a vite di alto-efficienza e la struttura regolabile di lacuna del verme, può raggiungere la precisione ultraelevata inferiore o uguale a 0,5 gradi
Ricerca e sviluppo indipendenti e la produzione del riduttore planetario, accorciano il ciclo di produzione del prodotto
La progettazione completa della protezione, il tempo di impiego può raggiungere 30 anni nelle condizioni atmosferiche dure quale una temperatura elevata di 120 ℃,
-40 bassa temperatura del ℃, tempesta di sabbia, pioggia, ecc.
Il macchinario di Hangtuo continuerà a svilupparsi ed innovare, fornire ai clienti più servizi e promuove il progresso tecnologico nell'industria.
