Dettagli:
|
| Modello: | SE9 | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Applicazione: | Macchinario di costruzione | Tipo: | Azionamento idraulico di pantano |
| Motore azionamento: | Motore idraulico | Garanzia: | 12 mesi |
| Certificati: | ISO9001, CE | Installazione: | Come progettazioni dei clienti |
| Evidenziare: | Azionamento idraulico di vuotamento IP66,Grande momento di inclinazione dell'azionamento idraulico di vuotamento,grande azionamento solare di inclinazione di pantano di momento |
||

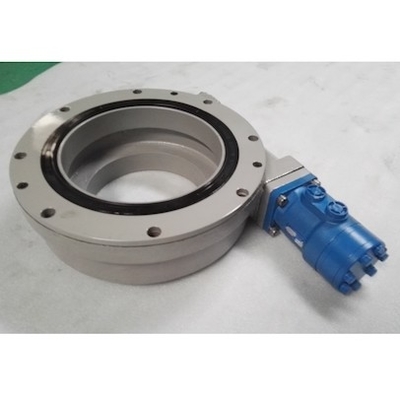

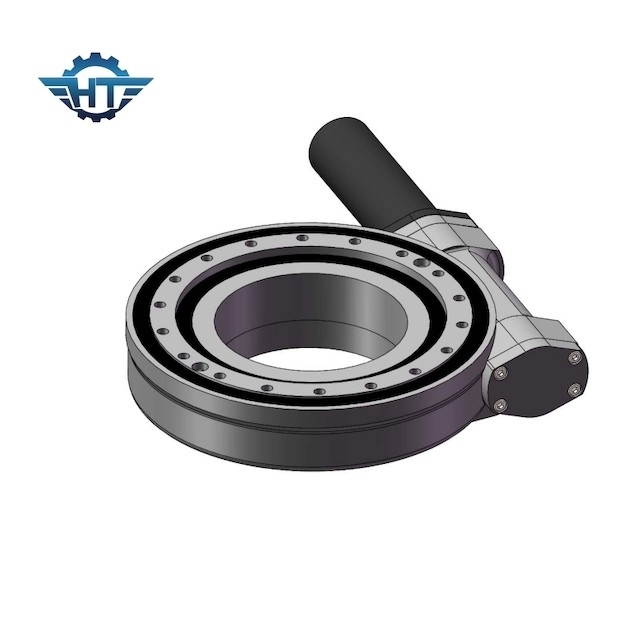

Azionamento idraulico di vuotamento IP66, grande momento di inclinazione per la macchina aperta della costruzione del campo
Azionamento idraulico di vuotamento
L'azionamento di vuotamento è un meccanismo di trasmissione interamente circonferenziale della decelerazione di vuotamento che integra un'alimentazione movente. Utilizza un cuscinetto di vuotamento come un seguace della trasmissione e collegamento del meccanismo. e l'intelaiatura e l'altro anello è usata come sia seguace della trasmissione che una base del collegamento per la parte mobile determinata, di modo che il cuscinetto stesso di vuotamento è un collegamento di vuotamento del interamente cerchio e l'alimentazione movente e l'impulso principale efficientemente le è configurata è un meccanismo di trasmissione universale della decelerazione che integra le funzioni di rotazione, della decelerazione e di azionamento ed allo stesso tempo ha una struttura semplice ed è conveniente da fabbricare e mantenere.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Autobloccante |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Nota:
1. Il motore elettrico o il motore idraulico è accessori facoltativi, utenti può scegliere secondo i loro propri bisogni.
2. dovuto il grande numero di modelli del prodotto, contattici prego per telefono per i disegni più dettagliati.
3. elaborazione professionale di abitudine degli azionamenti rotatori non standard vari secondo le necessità dell'utente.
4. Se incontrate i problemi durante la selezione e l'uso del prodotto, contattici prego dal email o dal telefono.
Applicazioni
Gli azionamenti di vuotamento sono usati quando una parte strutturale in una macchina deve essere girata lungo un asse fisso nella direzione opposta all'altra, mentre allo stesso tempo assicurando un collegamento assiale e radiale fra le due parti.
Gli azionamenti di vuotamento sono ampiamente usati, pricipalmente ma non limitato ad ingegnere meccanico, agli escavatori, ai sistemi di antenne, all'industria dell'attrezzatura medica, ai militari, alla tecnologia offshore, alle gru del porto in veicoli ferroviari, alle gru della piattaforma della nave, alle gru del camion ed alle gru di costruzione. Telescopi, alesatrici del tunnel, generatori eolici, centrali elettriche solari e rimorchi come pure nel campo di aviazione e di spazio aereo.
