Dettagli:
|
| Tipo: | Singolo asse | Tensione del motore: | 24 V |
|---|---|---|---|
| Corridoio: | facoltativo | Installazione: | Orizzontale, verticale |
| Colore: | Grigio d'argento | Materiale: | Acciaio ad alta resistenza |
| Garanzia: | 10 anni | ||
| Evidenziare: | SE1 che vuota sopportando azionamento,Vuotamento sopportando l'acciaio del nitruro dell'azionamento,Piccolo acciaio del nitruro dell'azionamento di vuotamento |
||

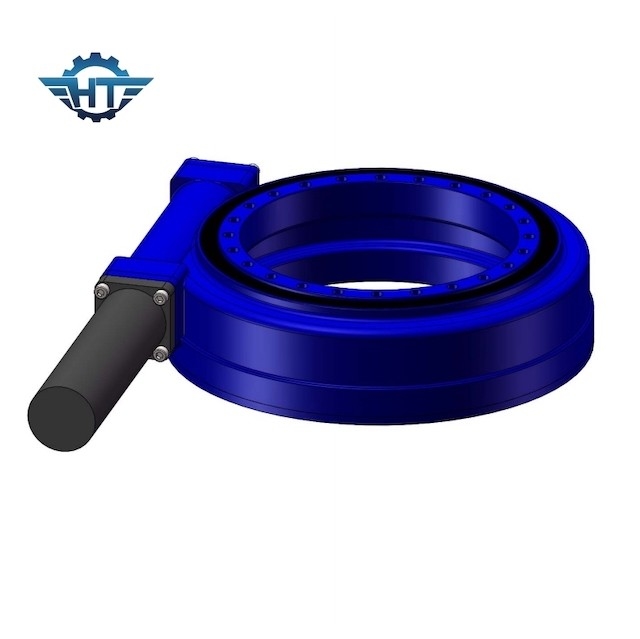

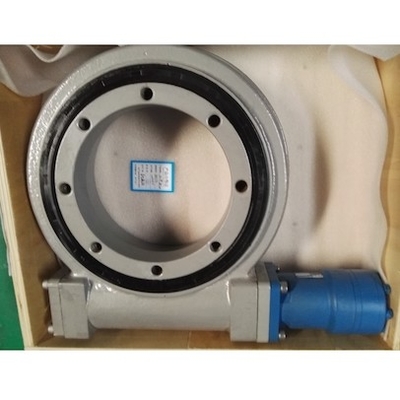

Acciaio ad alta resistenza del nitruro di piccolo di vuotamento SE1 uso dell'azionamento per il sistema di tracciamento solare
Azionamento ad alta resistenza di vuotamento
Trattamento termico dell'azionamento di vuotamento
Trattamento termico della canalizzazione: Le canalizzazioni del cuscinetto di vuotamento sono superficie-induttivo estiguuta e la durezza d'estinzione è assicurata a HRC 55-62, che può raggiungere la profondità sufficiente dello strato indurito.
Trattamento termico dell'ingranaggio: dovuto la necessità di trasmettere la forza, uno degli anelli di vuotamento ha solitamente denti. Lo stato di trattamento termico dell'ingranaggio generalmente è normalizzato o temperato. La superficie del dente può anche essere estiguuta secondo le esigenze degli utenti. La durezza d'estinzione è fra 50 e 60 HRC e profondità sufficiente può essere garantito. L'ingranaggio che estigue può essere diviso nell'estinzione piena del dente e nell'induzione singola del dente che si induriscono secondo l'applicazione. l'indurimento di induzione del Unico dente può essere diviso nella radice della superficie del dente che estigue e l'estinzione della superficie del dente.
Trattamento termico del trattamento termico sopportante della canalizzazione di piccolo vuotamento: Le canalizzazioni del cuscinetto di vuotamento sono superficie-induttivo estiguuta e la durezza d'estinzione è assicurata a HRC 55-62, che può raggiungere la profondità sufficiente dello strato indurito.
Dati tecnici dell'azionamento di vuotamento SE1
| Azionamento di pantano SE1 | Dati del motore | ||
| Coppia di torsione stimata | 384 N.m | Tensione nominale | 24 VCC |
| Velocità stimata | 0,06 GIRI/MIN. | Corrente nominale | <8 A=""> |
| Max Output | Coppia di torsione (3sec.) 460 N.m | Potenza di uscita | 25 W |
| Rapporto | 32:1 | Velocità stimata | 2 GIRI/MIN. |
| Temperatura | -30℃~80℃ | Lunghezza del cavo | 1 METRO |
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Applicazione monoassiale piana
L'unico asse piano che segue il sostegno è una forma di inseguimento del sostegno con la disposizione nord-sud e di inseguimento est-ovest. Secondo l'algoritmo astronomico, il motore guida il sostegno per fare il modulo seguire l'angolo di azimut del sole, aumentare la componente diretta di luce solare sulla superficie del modulo fotovoltaico e poi aumentare la produzione di energia.
