Dettagli:
|
| Modello: | A 3 pollici | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Efficienza: | 40% | Installi: | Verticale |
| Tipo: | Singolo verme e Camera inclusa | Applicazione: | Energia solare |
| Servizio dell'OEM: | Disponibile | Luogo di origine: | Changzhou, Cina |
| Driver: | motore planetario 24V | Materiale: | 42Crmo |
| Evidenziare: | Piccolo inseguitore solare VE3 che vuota Driv,Verme del motore di azionamento di vuotamento singolo,Piccolo azionamento elettrico di pantano VE3 |
||

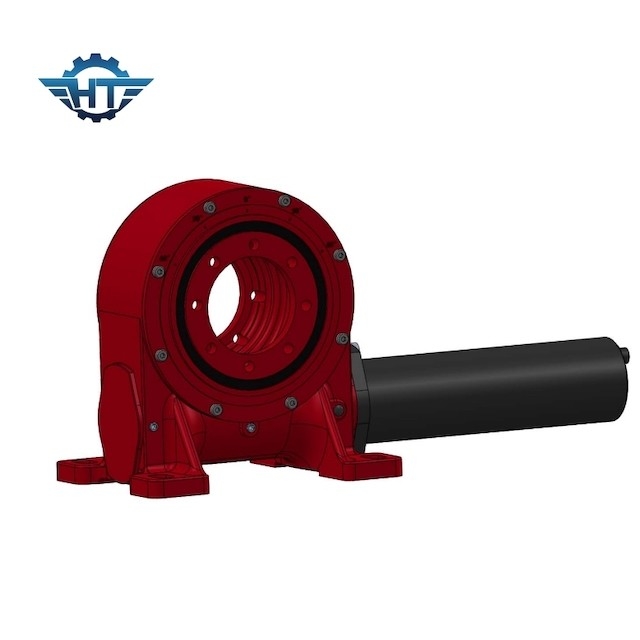

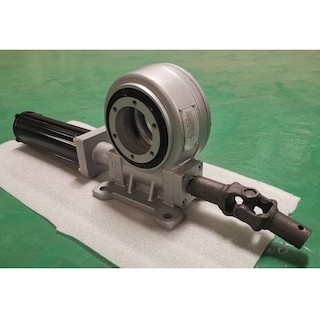

Azionamento di piccola dimensione di vuotamento VE3, IP66 per una vita di 30 campi applicata in sistema di tracciamento solare
IP66 azionamento di pantano di 30 Campo-vite
Secondo l'apertura del meccanismo di trasmissione dell'azionamento di vuotamento, l'azionamento di vuotamento può essere diviso in tipo aperto ed in tipo chiuso. Solitamente, il tipo aperto struttura principalmente è utilizzato nelle applicazioni dove l'ambiente è troppo duro e la manutenzione ed il ciclo di manutenzione è brevi ed il tipo aperto struttura è più conveniente per le parti. ispezione, manutenzione e manutenzione e sostituzione più conveniente. D'altra parte, dove le condizioni ambientali non cambiano molto ed il livello dell'inquinamento ambientale è sotto il di livello medio, la struttura chiusa può fornire un ciclo di vita più lungo di manutenzione.
L'azionamento di vuotamento può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse, o in asce multiple insieme. Gli azionamenti dell'anello di vuotamento sono trasformati fabbricando il sistema d'ingranaggi, i cuscinetti, le guarnizioni, l'alloggio, il motore ed altre componenti ausiliarie ed il montaggio loro un cambio finito
Vantaggi del prodotto
I vantaggi eccezionali dell'azionamento di vuotamento sono come segue:
• La progettazione è molto compatta, adatto ad installazione di attrezzatura meccanica con spazio limitato.
• Capacità di carico molto alta in una progettazione molto compatta.
• duraturo.
• Costi di mantenimento bassi.
• L'alloggio fuso protegge le parti interne.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione | IP | WorkingTep. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Sì |
251 |
Applicazioni
Caratteristiche del progetto e campi di applicazione dell'azionamento di vuotamento del nuovo tipo (meccanismo di vuotamento del verme e dell'ingranaggio a vite)
Le coperture sono fatte di acciaio fuso di alta qualità con molto ad alta resistenza. L'ingranaggio a vite ed il verme sono tutto sono fatti di 42CrMo e del photoion nitrided. La resistenza all'usura e la forza sono superiori al materiale domestico tradizionale della nitrurazione 50Mn del gas. Più forte della durezza, il tempo di impiego è più lungo. Questo prodotto può essere usato per i veicoli di trasporto a base piatta, le gru del ceppo, le gru singola colonna, i sollevatori del fascio, le gru camion-montate, i veicoli del lavoro aereo, l'energia solare per le ispezioni solari, l'attrezzatura di automazione e l'altra attrezzatura meccanica; nell'industria fotovoltaica solare della produzione di energia, gli azionamenti di vuotamento sono forniti generalmente di motori innestati planetari di CC o il CA ha innestato i motori pricipalmente è usato; in macchinario di costruzione, i motori idraulici pricipalmente sono utilizzati come sistemi del dispositivo di presa di forza.
