Dettagli:
|
| Struttura: | Verme e Wormwheel | Materiale: | 42CrMo, QUARTO |
|---|---|---|---|
| Garanzia: | 5 anni | Applicazione: | Sistema parabolico di energia solare |
| Modello depositato: | Su misura | Colore: | Su misura |
| Tensione del motore: | CC 24V | Tempo del campione: | 3~15 giorni |
| Evidenziare: | Azionamento doppio di pantano di asse del piccolo verme,Azionamento doppio di pantano di asse dell'eliostato di CSP,Azionamento di pantano dell'eliostato di CSP piccolo |
||

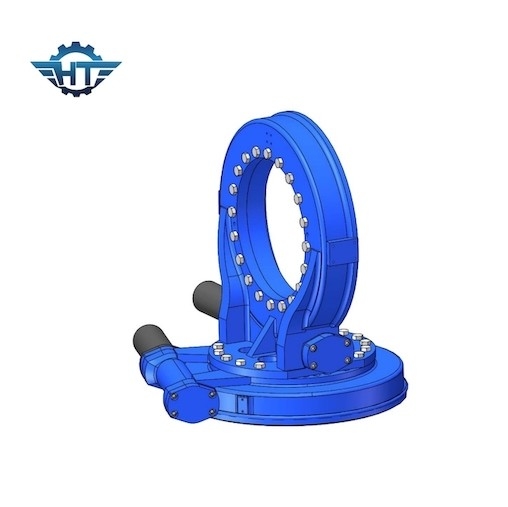

Piccolo ingranaggio a vite che vuota l'eliostato di Ring Drive For CSP ed il sistema parabolico di energia solare
Descrizione di vuotamento Ring Drive
Il nostro azionamento di vuotamento di serie di SDE pricipalmente usato per il PV, STP, sistemi di tracciamento solari di CSP, questo modello è asse doppio per le direzioni di elevazione e di orizzontale. Può essere usato per 10 metri quadri dei pannelli solari. Siamo commessi alla ricerca, allo sviluppare e ad applicare dell'alta qualità, azionamenti di vuotamento di precisione, noi forniamo il singolo asse orizzontale affidabile, cuscinetti di vuotamento di doppio-asse ed azionamenti di vuotamento per i sistemi di tracciamento solari, i trackings solari ecc. di CPV, di CSP. I nostri prodotti professionali e di alta qualità inoltre si applicheranno bene come soluzione costante sulla piattaforma di lavoro aerea, sulla gru del camion, sulla gru a benna del legname, sulla piattaforma di produzione, sull'attrezzatura dello spruzzo, sul veicolo idraulico del modulo, sulle catene di montaggio automatizzate, sui sistemi della deviazione della rotta del vento, ecc.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazioni
Sistema della torre CSP
Poiché ci sono molti specchi della torre, la quantità di riduttore rotatorio è la la maggior parte nei progetti della torre. La centrale elettrica della torre adotta il riduttore rotatorio come l'elemento motore nell'azimut orizzontale intorno al mondo ed il beccheggio può essere scelto dall'asta di spinta o dal riduttore rotatorio. Produttori termici differenti della mpe della produzione di energia adottare le progettazioni strutturali differenti. Poiché la produzione di energia della torre è fornita di molti grandi riflettori solari su un'ampia area del sito, ciascuno è fornito di un meccanismo d'inseguimento, che può riflettere esattamente la luce solare al ricevitore sulla cima di alta torre. Ciò presenta gli più alti requisiti dell'accuratezza della trasmissione, del tempo di impiego, del senza manutenzione meccanici e rigidità del dispositivo rotatorio dell'azionamento.
