Dettagli:
|
| Modello: | Asse doppio d'abitazione incluso 7 pollici | Materiale: | 42CRMN, QUARTO |
|---|---|---|---|
| Garanzia: | 5 anni | Contraccolpo: | 0~0.15 gradi |
| MOTORE: | Motore dell'ingranaggio planetario | Caratteristica: | L'asse doppio gira |
| Dimensione: | Dimensione su misura | Duty cycle: | 30 anni |
| Evidenziare: | L'OEM ha accluso l'azionamento di vuotamento,Azionamento doppio a 25 pollici di vuotamento di asse,Cambio a 25 pollici dell'azionamento di pantano |
||

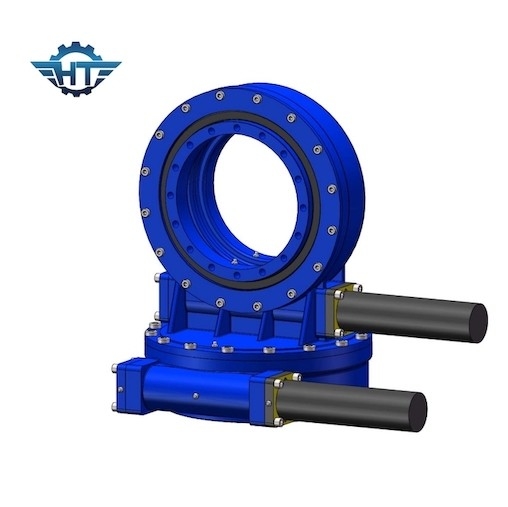

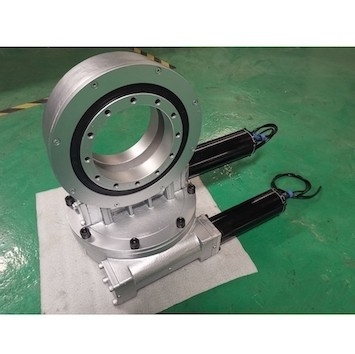

Cambio doppio dell'azionamento di pantano dell'ingranaggio a vite di asse SDE7 per il sistema di tracciamento solare di asse doppio
Descrizione doppia dell'azionamento di vuotamento di asse
azionamento di vuotamento di Doppio-asse che progetta con un azionamento di due assi allo stesso tempo. È più contatto del dente e coppia di torsione doppia dell'uscita che l'azionamento di vuotamento di serie del Se. Questo prodotto ha una lunga storia, tecnologia della trasformazione è stato molto maturo ora.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì |
705kg |
Applicazioni
Le nostre unità di vuotamento di doppio-asse generano la coppia di torsione girando circa due asce indipendente separate, permettendo alla trasmissione stabile e di alta precisione sopra una vasta gamma. Le applicazioni includono gli inseguitori solari, gli eliostati, il photovoltaics concentrato (CPV) e le antenne satelliti e radiofoniche.
Imballaggio
Imballaggio interno: film plastico antiruggine; sacchetti di plastica di vuoto.
Imballaggio esterno: cartone duro; caso di legno; pallet di legno.
Termine di spedizione: da preciso; da aria; per terra; dal mare.
Per i campioni, poiché l'azionamento di pantano è con la piccola dimensione solo peso pesante, non è trasporto redditizio dal mare mentre il trasporto preciso il modo redditizio, la nostra volontà logistitic del personale ha chiesto il TNT, DHL, UPS, FEDEX, confrontare il prezzo preciso per trovare il modo più redditizio.
Se nell'ordine alla rinfusa in futuro, raccomandiamo la nave dal mare.
Persona di contatto: Mr. Tommy Zhang
Telefono: +86-18961639799
