Dettagli:
|
| Tipo: | Serie inclusa del Se | Applicazione: | Automobile che tiene le piattaforme |
|---|---|---|---|
| Driver: | Motore idraulico | Grado del IP: | IP66, IP65 |
| Colore: | come richiesto | Effciency: | 40% |
| Modello: | Pollici SE9 | Rapporto: | 61:1 |
| Evidenziare: | Anello di vuotamento dell'ingranaggio a vite IP65,Anello 380V di vuotamento dell'ingranaggio a vite,Azionamento del cuscinetto di vuotamento IP65 |
||

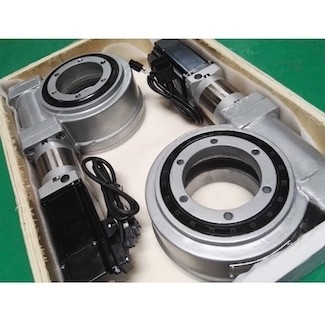

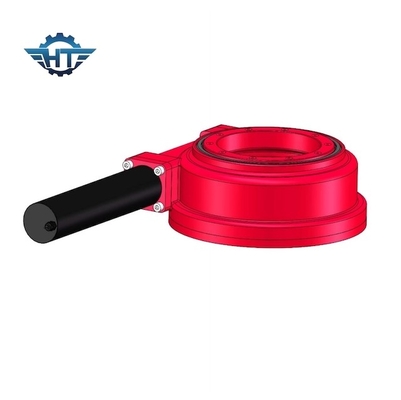

IP66 ha accluso l'azionamento di vuotamento al motore idraulico per gira l'automobile che tiene le piattaforme
Descrizione inclusa dell'azionamento di vuotamento
Gli azionamenti di vuotamento sono perfetti per le situazioni che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio. Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Vuotare SE7 determina i parametri tecnici
| Nome di prodotto | Azionamento di vuotamento SE7 con i motori dell'ingranaggio di 43Nm 24Vdc |
| Coppia di torsione dell'uscita | 1750 N.m; 1291,5 ft.lbs |
| Inclinazione della coppia di torsione di momento | 10500 N.m; 7749 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9741,6 ft.lbs |
| Carico assiale | kN 132; 29700 libbre |
| Carico radiale | kN 58; 13050 libbre |
| Alternative del motore | Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Caratteristiche fondamentali
1. Pronto--installi il sistema con l'anello integrato di vuotamento e facile integrare nelle applicazioni attuali
2. Costi di mantenimento riduttori
3. Pacchetti compatti per le installazioni di economia di spazio
4. Disponibile con le flange per tutti i motori elettrici standard ed i motori idraulici
5. Verme guidato
6. Sistema sigillato della canalizzazione
7. La costruzione modulare permette le modifiche molto rapide
8. Vita alloggio esteso che completamente acclude l'innesto (bacino idrico del grasso, protezione contro contaminazione e contatto)
9. Capacità di carico massimo nella progettazione compatta
