Dettagli:
|
| Modello: | 14 pollici | Rapporto di marce: | 85:1 |
|---|---|---|---|
| Applicazioni: | Macchinario dell'ingegneria idraulica | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore idraulico, servomotore | Installazione: | Orizzontale, verticale |
| Colore: | come richiesto | Contraccolpo: | 0.15° |
| Evidenziare: | Indurisca l'azionamento idraulico d'acciaio di vuotamento,Il vuotamento idraulico guida per 14 pollici,14 pollici hanno ucciso l'azionamento per l'inseguitore solare |
||
Indurisca il riduttore di vuotamento idraulico d'acciaio IP66 per il macchinario dell'ingegneria idraulica
Descrizione idraulica del riduttore di vuotamento

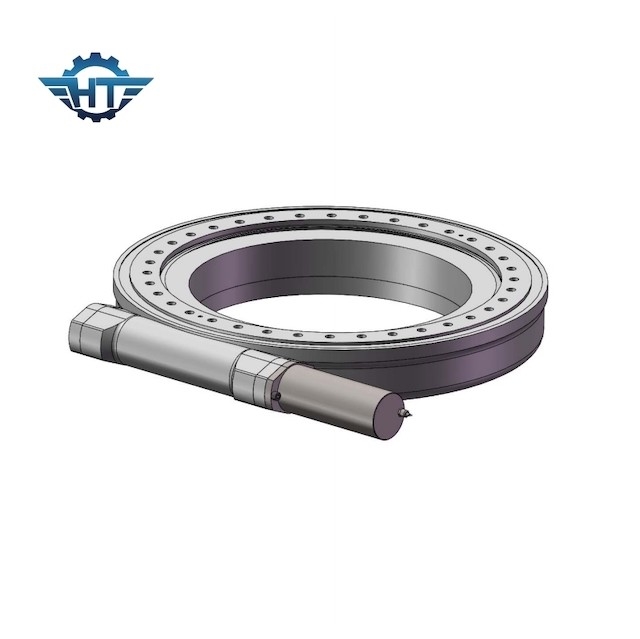

Il nostro azionamento SE14 di vuotamento è alimentato con la tecnologia del verme della clessidra per coppia di torsione massima dell'ingranaggio e la rotazione più regolare. Le applicazioni tipiche dell'azionamento di pantano comprendono l'industria solare, gru del camion, ascensori dell'uomo ed attrezzature pratiche, collegamenti idraulici, attrezzature dello strumento dell'olio, gru marine, operatori della gomma, zappatore s e ascensori automobilistici, ma gli azionamenti di pantano sono utilizzati in molte altre applicazioni che richiedono la tenuta del carico e la capacità rotazionale. Offriamo i modelli differenti dell'azionamento di pantano con differenti capacità di carico di momento. Gli azionamenti standard di pantano misura con un alloggio aperto e un singolo albero a vite continua autobloccante della clessidra. Una volta che l'input di alimentazione è restituito a persona neutrale, l'albero a vite continua chiuderà il carico a chiave nella posizione senza richiedere alcun dispositivo di frenatura esterno.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Caratteristiche
Caratteristiche di prestazione resistenti a bassa velocità dell'azionamento di vuotamento:
Piccolo rapporto di spazio, installazione facile e smontaggio
Forme di uscita differenziate
Preregoli il valore di lacuna ed installilo direttamente sulla macchina
La grande coppia di torsione dell'uscita nelle circostanze a bassa velocità, può trasmettere la forza assiale completa, forza radiale e momento del capovolgimento
Modo elicoidale dell'ingranaggio a vite continua e dell'ingranaggio. Buona economia, forte flessibilità nella dimensione assiale
Contatto toroidale del multi-dente del verme, forte portata
Rapporto di densità di rendimento elevato
Prestazione autobloccante o aggiungere i freni dell'input
IP65
Applicazioni
Gli azionamenti di vuotamento possono essere con l'ingranaggio a vite, l'ingranaggio cilindrico, ingranaggi conici. Ed anche per l'anello interno di vuotamento, può essere anello di vuotamento della palla di unico fila ed anche può essere anello di vuotamento della palla di doppio fila. Quello con la doppio fila può prendere molto più carico. Può essere scelto dipendeva dalla vostra applicazione.
