Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | 9 pollici |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Efficienza: | 40% |
| Precisione: | ≤ 0,15 gradi | Driver per ingranaggio a vite senza fine: | 24VDC |
| Colore: | come richiesto | Applicazione: | Piccole gru industriali |
| Evidenziare: | Azionamento industriale dell'anello di vuotamento della gru,azionamento dell'anello di vuotamento 42CrMo,piccolo azionamento di vuotamento 42CrMo |
||

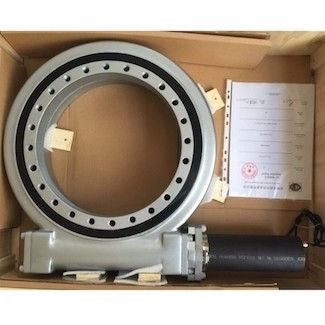

IP66 ha accluso l'abitazione delle gru di vuotamento Ring Drives For Industrial Small
Descrizione dell'azionamento di pantano dell'ingranaggio a vite

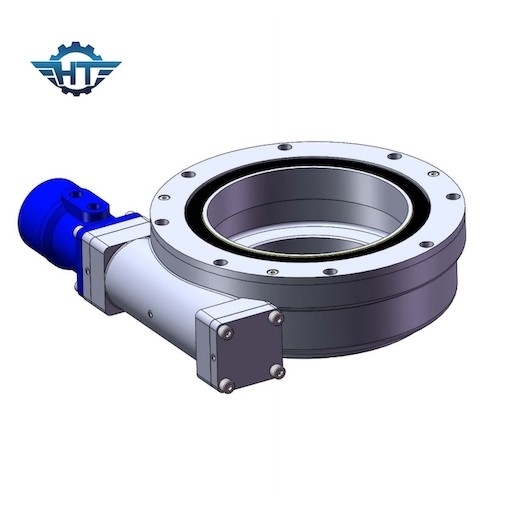

L'azionamento di vuotamento dell'ingranaggio a vite di Hangtuo è composto di alloggio, di ingranaggio di vuotamento, di verme della busta, di sigillamento e di altri pezzi di ricambio. Possiamo anche abbinare il motore elettronico 12/24V, il motore passo a passo, il servomotore ed il motore idraulico, che può muovere non solo il senso orario ma anche ricambiare la rotazione di senso orario.
Il nostro prodotto manyfactured con il sistema rigoroso di controllo di qualità nella nostra propria fabbrica. La nostra società ha passato il sistema di qualità ISO9001 ed ha ottenuto la certificazione del CE che è necessaria per l'abitudine in paesi europei.
Vantaggi
Modulare
dovuto l'alta integrazione dell'azionamento di vuotamento, l'utente non deve acquistare ed elaborare ogni accessorio che compone il dispositivo di vuotamento uno per uno, che inoltre riduce il processo della preparazione all'inizio di produzione del prodotto fino ad un certo punto, quindi notevolmente migliorante la produttività del lavoro.
Sicurezza
L'ingranaggio a vite e l'ingranaggio a vite continua hanno le caratteristiche di autobloccante inverso, che può realizzare per invertire autobloccante, cioè, solo l'ingranaggio a vite può essere guidato dal verme, ma il verme non può essere guidato dall'ingranaggio a vite. Questa caratteristica rende il dispositivo dell'azionamento di vuotamento ampiamente usato in sollevamento, lavoro aereo ed altra attrezzatura. Mentre migliora il contenuto tecnologico del motore principale, inoltre notevolmente migliora il fattore della stabilità e di sicurezza dell'operazione del motore principale.
Progettazione semplificata dell'elaboratore centrale
Rispetto alla trasmissione tradizionale dell'ingranaggio, la trasmissione dell'ingranaggio a vite può ottenere un rapporto di riduzione relativamente grande. In alcuni casi, le parti del riduttore possono essere omesse per il motore principale, quindi riducendo il costo di acquisizione per i clienti e notevolmente riducendo l'incidenza guasti del motore principale.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Imballaggio e spedire
Imballaggio interno: film plastico antiruggine; sacchetti di plastica di vuoto.
Imballaggio esterno: cartone duro; caso di legno; pallet di legno.
Termine di spedizione: da preciso; da aria; per terra; dal mare.
Per i campioni, poiché l'azionamento di pantano è con la piccola dimensione solo peso pesante, non è trasporto redditizio dal mare mentre il trasporto preciso il modo redditizio, la nostra volontà logistitic del personale ha chiesto il TNT, DHL, UPS, FEDEX, confrontare il prezzo preciso per trovare il modo più redditizio.
Se nell'ordine alla rinfusa in futuro, raccomandiamo la nave dal mare.
