Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SE21" |
|---|---|---|---|
| Rapporto di marce: | 125:1 | Coppia di torsione della potenza nominale: | kNm 16 |
| Inclinazione della coppia di torsione: | kNm 205 | Efficienza: | 40% |
| Colore: | RAL 9006 | Tipo della guarnizione: | NBR+PVC, tipo di FB |
| Evidenziare: | La guarnizione del PVC di NBR ha accluso l'azionamento di vuotamento,Azionamento di vuotamento per il sistema di tracciamento solare a 21 pollici,Anello a 21 pollici di vuotamento dell'ingranaggio a vite |
||

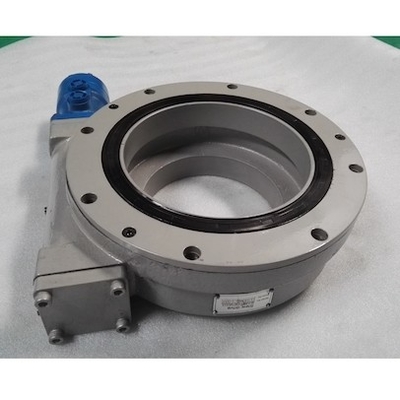

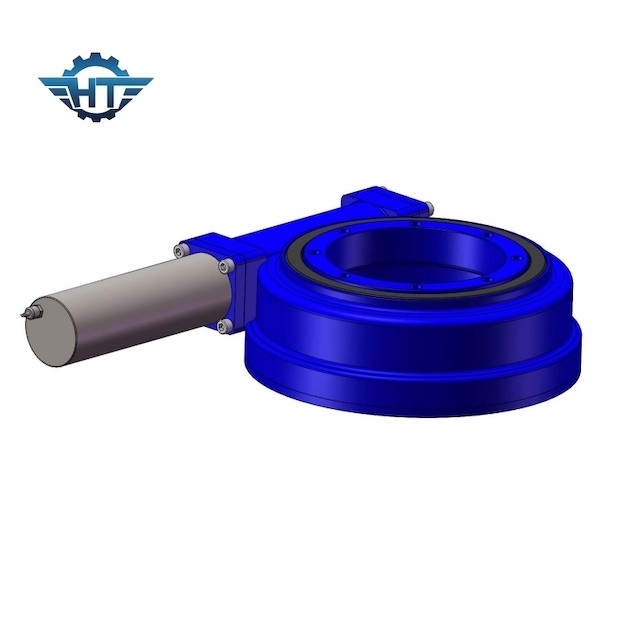

Ingranaggio a vite incluso che vuota Ring Drive, 21 pollice di dimensione di Bigh per robotica di automazione
Ingranaggio a vite incluso che vuota descrizione di Ring Drive
Il womr incluso innesta l'azionamento dell'anello di vuotamento può ottenere un grande rapporto della trasmissione, più compatto di quanto il meccanismo di ingranaggio obliquo vacillato dell'asse. Con la superficie ingranante del dente di due ruote per la linea contatto, la sua portata è molto superiore al meccanismo di ingranaggio obliquo vacillato dell'asse. L'ingranaggio a vite continua è equivalente svilupparsi a spirale trasmissione, è trasmissione ingranante del multi-dente, in modo dalla trasmissione è regolare, a basso rumore. Ed è autobloccante, quando l'angolo della guida del verme è di meno che l'angolo equivalente di attrito fra i denti ingrananti, il meccanismo ha caratteristica di autobloccante; può realizzare l'inverso autobloccante, cioè, solo il verme per guidare la ruota elicoidale. Con questa caratteristica, il meccanismo del verme utilizzato in macchinario pesante può svolgere un ruolo della protezione della sicurezza.
Parametri tecnici SE21
Luogo d'origine: Jiangsu, Cina (continente)
Marca commerciale: Hangtuo
Valutazione assiale statica: 1600 KN
Valutazione radiale statica: 640 KN
Valutazione assiale dinamica: 385 KN
Valutazione radiale dinamica: 335 KN
Circostanza: Nuovo
Coppia di torsione dell'uscita: kNm 16
Rapporto di marce: 125:1
Inclinazione della coppia di torsione di momento: 205 KN.m
Tenuta della coppia di torsione: 105 KN.m
Motore: 125CC, 160CC, motore idraulico 200CC
Servizio di assistenza al cliente fornito: Ingegneri disponibili assistere macchinario oltremare
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Applicazioni
Gli azionamenti di vuotamento di Hangtuo ed il cuscinetto di vuotamento/anello possono essere usati per attrezzatura per l'edilizia ed il sistema di robotica di automazione, quale il camion hanno montato le gru, i carnes offshore, escavatore.
