Dettagli:
|
| Numero di modello: | SE14 | Tenuta della coppia di torsione: | 54200 nanometro |
|---|---|---|---|
| Inclinazione della coppia di torsione: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
| Carico assiale statico: | kN 680 | Carico radicale statico: | kN 230 |
| Materia prima: | 50Mn, 42CrMo | Peso: | 63 kg |
| Evidenziare: | 63kg ha accluso l'azionamento di vuotamento,L'ingegnere meccanico ha accluso l'azionamento di vuotamento,azionamento di pantano dell'ingranaggio a vite 63kg |
||

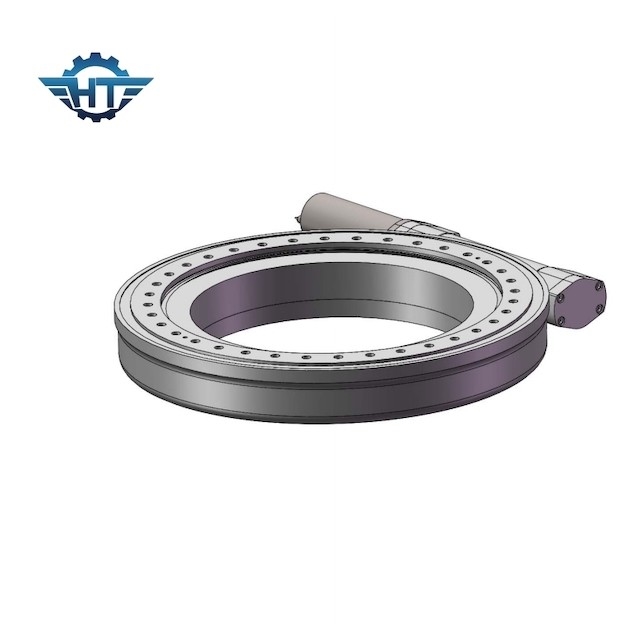

Cambio idraulico di pantano dell'ingranaggio a vite con alloggio incluso per gli inseguitori solari del campo aperto
Descrizione idraulica del cambio di pantano
Gli azionamenti standard di pantano misura con un alloggio aperto mentre un alloggio aperto non è riuscito per dare alle parti A una buona valutazione del IP. Gli azionamenti del vuotamento di Hangtuo sono con alloggio incluso che fornisce l'azionamento di vuotamento una protezione dell'ingresso IP66. Quello aiuta l'azionamento di vuotamento può essere lavorato nell'ambiente duro. Il nostro azionamento di vuotamento ha la caratteristica dell'auto che chiude l'albero a vite continua a chiave della clessidra. Una volta che l'input di alimentazione è restituito a persona neutrale, l'albero a vite continua chiuderà il carico a chiave nella posizione senza richiedere alcun dispositivo di frenatura esterno.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Applicazioni
Gli azionamenti di vuotamento possono essere usati come elementi strutturali e di collegamenti importanti utilizzati nell'ingegnere meccanico, in escavatori, nei sistemi di antenne, nell'industria dell'attrezzatura medica, nella tecnologia militare e offshore, nelle gru del porto in veicoli ferroviari, nelle gru della piattaforma della nave, nelle gru del camion e nelle gru di costruzione. Telescopi, alesatrici del tunnel, rimorchi, generatori eolici, energia solare ed aviazione e spazio aereo.
