Dettagli:
|
| Tipo: | Insiemi dell'ingranaggio a vite | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Efficienza: | 40% | Installazione: | Orizzontale, verticale |
| Applicazione: | Energia solare | Servizio dell'OEM: | Disponibile |
| Luogo di origine: | Changzhou, Cina | Driver: | 24VDC |
| Evidenziare: | Singolo azionamento di vuotamento di asse di C5 Corrsion,Singolo azionamento verticale di vuotamento di asse,Azionamento solare di pantano di singolo avvolgimento |
||

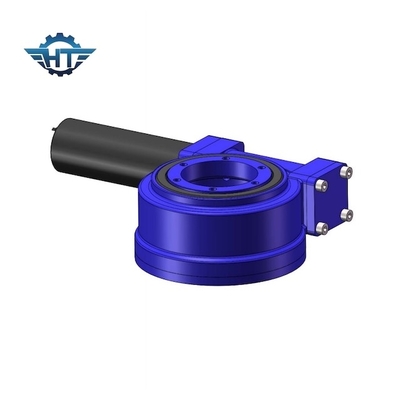

Avvolgimento dell'azionamento di pantano dell'ingranaggio a vite, grado di C5 Corrsion per gli inseguitori solari all'aperto
Descrizione dell'azionamento di pantano dell'ingranaggio a vite di C5 Corrsion
Il singolo azionamento di pantano dell'ingranaggio a vite dell'avvolgimento è un'unità in modo compatto costruita che consiste di avvolge il verme, l'ingranaggio, l'alloggio, la base ecc. Questa unità porta i vantaggi di un azionamento di vuotamento.
L'azionamento di vuotamento Geared è adatto ad applicazioni che richiedono la rotazione lenta con un continuo o un movimento e capace di trattamento dei carichi combinati. Il prodotto è con le dimensioni standard per la coppia un motore elettrico e idraulico, del servomotore ecc. come pure accoppia un intero sistema all'attrezzatura. Quanto alla sue compattezza ed alta rigidità, un sistema di ingranaggio a vite continua è utilizzato in varie attrezzature quali le piattaforme mobili dell'assemblea, il sistema satellite, le gru di carico idrauliche sui veicoli del trasporto, le piccole gru marine, scale giranti allungabili, nelle unità della ruota di grandi trasportatori portali marini, è ora particolarmente ampiamente uesd nell'energia solare.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Matrice solare del sistema di tracciamento di singolo asse
Gli stati di base di installazione, particolarmente della direzione del vento e della forza del vento, dovrebbero essere considerati nella progettazione del generatore solare d'inseguimento di unico asse. L'unico asse orizzontale può girare il pannello nella direzione orizzontale quando incontra il forte vento eccellente, che può evitare il danneggiamento del pannello dal super-forte vento; L'angolo del pannello può anche essere cambiato secondo la direzione per ridurre la possibilità di danneggiamento del pannello.
Quando c'è una bufera di neve, il bordo della batteria può essere eretto il più possibile per lasciare la neve fare scorrere giù e l'impatto sul bordo della batteria può anche essere ridotto in caso di grande grandinata.
