Dettagli:
|
| Modello: | 9 pollici di singolo asse | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | MOTORE: | Elettrico, idraulico, passo passo, servo |
| Installi: | Verticale montato | Applicazione: | La cima del tetto ha inclinato gli inseguitori solari |
| Precisione: | 0,15 gradi | Servizio dell'OEM: | Disponibile |
| Evidenziare: | Il CE VE9 ha accluso l'azionamento di vuotamento,Sigillamento incluso dell'azionamento IP66 di vuotamento,Azionamento di vuotamento del motore di sigillamento IP66 |
||

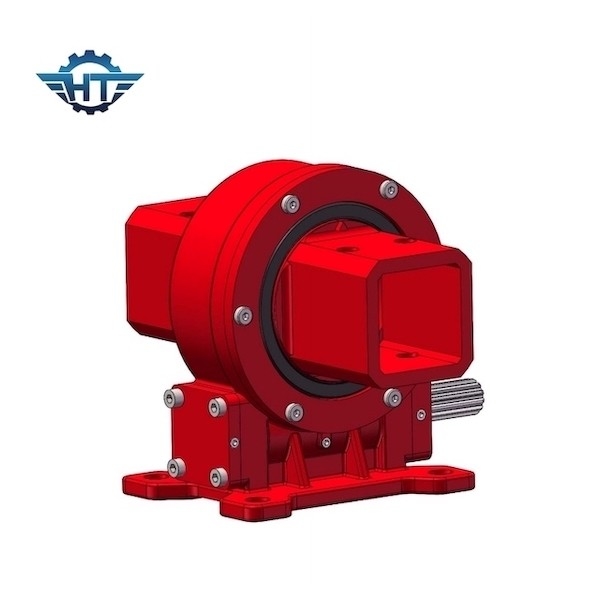

Riduttore di vuotamento di verticale del CE VE9, sigillamento IP66 per gli inseguitori solari inclinati cima del tetto
Descrizione verticale del riduttore di vuotamento
Gli azionamenti di vuotamento di alta precisione VE9 permettono ai sistemi attivi di seguire il sole regolando alla rotazione della terra riguardante il sole. Le applicazioni solari includono gli inseguitori fotovoltaici (PV), gli eliostati, le depressioni solari, il photovoltaics concentrato (CPV) ed i motori di Stirling. I nostri azionamenti di pantano possono essere montati orizzontalmente, verticalmente ed agli angoli inclinati in modo da un numero infinito di orientamenti sono possibili.
L'azionamento di vuotamento ha molti tipi quale tipo incluso, il tipo d'abitazione aperto, il tipo verticale, il tipo doppio di asse, tipo di alta precisione, il tipo di ingranaggio a vite continua azionamento di vuotamento ecc. è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Singolo sistema di tracciamento propenso di asse
Il singolo asse propenso è adatto gradi superiori della latitudine a 30 e l'angolo della latitudine è compensato dall'angolo di inclinazione dell'asse girante. Poi pista l'altitudine del sole in direzione dell'asse di rotazione, in modo da raggiungere un migliore aumento nella produzione di energia fotovoltaica. Generalmente, la produzione di energia può essere aumentata di 25% - 35% riguardante il sostegno fisso.
