Dettagli:
|
| Modello: | Azionamenti di vuotamento SDE7 | Inseguimento della precisione: | 0.15° |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | kNm 2 |
| Tenuta della coppia di torsione: | kNm 13,2 | Inclinazione della coppia di torsione: | kNm 7,5 |
| Tempo di produzione: | 3~45 giorni | Colore standard: | Arancia |
| Evidenziare: | Inseguitore solare che vuota sopportando azionamento,Torre CSP che vuota sopportando azionamento,Azionamento solare di vuotamento dell'inseguitore della torre CSP |
||

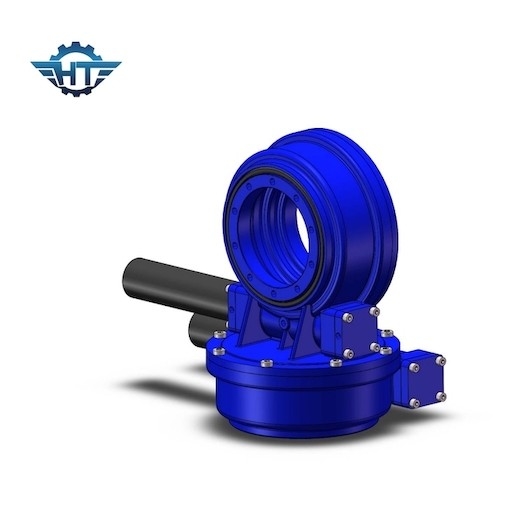

L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, che si è riferito a spesso come cuscinetto di vuotamento nel passato. Consiste solitamente di un verme, di un cuscinetto di vuotamento, di un alloggio, di un motore e di altre componenti. Poiché le componenti del centro stanno vuotando i cuscinetti, possono sopportare la forza assiale, forza radiale e del capovolgimento momento allo stesso tempo ed hanno le caratteristiche di installazione conveniente, di manutenzione conveniente e del livello elevato del IP.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicatons
I dispositivi rotatori dell'azionamento di vuotamento sono ampiamente usati in CPV fotovoltaico fotovoltaico e concentrato, CSP, compreso il sistema della torre CSP, il sistema di Fresnel, il sistema della depressione CSP, le applicazioni della costruzione, compreso le gru del camion, gli elevatori, le piattaforme girevoli, il macchinario del porto, i veicoli modulari, i piccoli sistemi della generazione di energia eolica ed i sistemi di comunicazione di telecomunicazione via satellite.
