Dettagli:
|
| Modello: | SDE3» | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 600 Nm | Tenuta della coppia di torsione: | 1500 Nm |
| Inclinazione della coppia di torsione di momento: | 5800 Nm | termine d'esecuzione: | in azione |
| Colore standard: | RAL9006 | Caratteristica: | asse doppio |
| Evidenziare: | 3 pollici dell'ingranaggio a vite continua di anello di pantano,Coppia di torsione dell'anello 600NM di pantano dell'ingranaggio a vite continua,Azionamento di pantano di coppia di torsione 600NM solare |
||

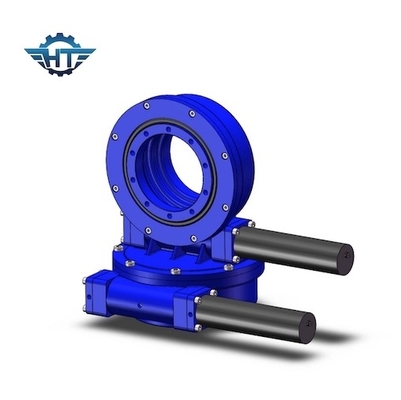

3 pollici si raddoppiano azionamento di pantano di asse con il motore passo a passo per il sistema di energia solare dell'eliostato
Descrizione doppia dell'azionamento di pantano di asse
Il dispositivo dell'azionamento di vuotamento ha un'alta coppia di torsione di tenuta, che può notevolmente migliorare la sicurezza del sistema di tracciamento solare. La struttura interna è un verme dell'doppio avvolgimento e un ingranaggio ad alta resistenza con una superficie nitrided del dente, che rende la trasmissione più stabile ed efficiente. il contatto del Multi-dente assicura gli alti carichi. E con una funzione di chiusura inversa, rinforza la stabilità e la sicurezza del sistema.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicatons
I sistemi termici solari della torre solare (SPT) sono una fonte di energia rinnovabile termica efficiente destinata per assorbire la luce solare diretta su un collettore centrale facendo uso di migliaia di riflettori commoventi elettricamente guidati. L'accuratezza del sistema di tracciamento del riflettore dipende dall'efficacia del sistema di azionamento ha usato e la robustezza della tecnica di controllo ha usato. Poichè la componente del centro nel sistema di azionamento, l'azionamento di vuotamento direttamente ha un impatto significativo sulla stabilità di intero sistema.
