Dettagli:
|
| Modello: | SDE9 | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 4300 nanometro | Inclinazione della coppia di torsione di momento: | kNm 16 |
| Tenuta della coppia di torsione di momento: | kNm 27,2 | Efficienza: | 40% |
| Colore standard: | RAL9006 | Caratteristica: | chiusura inclusa di auto |
| Evidenziare: | 5 pollici si raddoppiano azionamento di pantano di asse,Coppia di torsione doppia dell'azionamento 800NM di pantano di asse,Cambio resistente all'uso di vuotamento |
||

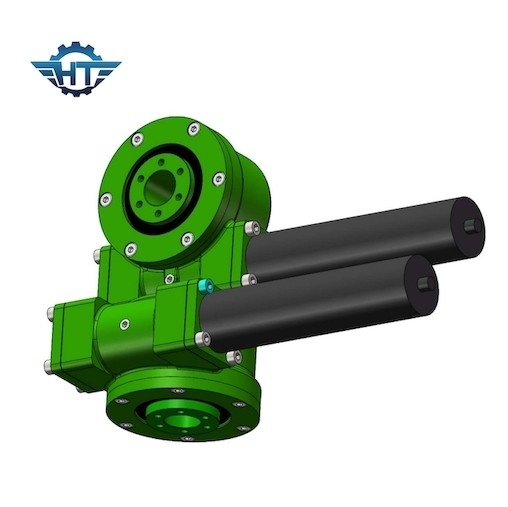

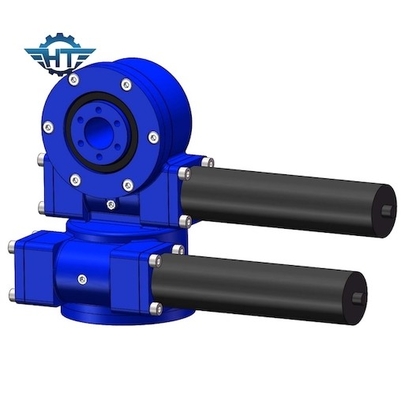

Rapporto di marce di 61:1 5 pollici di ingranaggio a vite che vuota il sistema di tracciamento di Ring For Dual Axis Solar
5 pollici di ingranaggio a vite che vuota Ring Description
L'ingranaggio a vite continua, che è un più alto azionamento dell'ingranaggio a vite della usura-resistenza, potrebbe caricare la forte coppia di torsione dell'uscita e la inclinazione della coppia di torsione di momento con la prestazione buona della stabilità e dell'affidabilità. L'ingranaggio a vite continua è inoltre disponibile per il più alto campo preciso d'inseguimento come CPV, CSP, le applicazioni satelliti.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Applicatons
Applicando gli azionamenti doppi di un vuotamento di asse su un sistema di tracciamento solare, i pannelli solari saranno orientati sempre verso il sole, nessuna materia la stagione, periodo del giorno o la latitudine delle regioni. Può lasciare il proprietario del progetto guadagnare la più capacità fino a 40% dell'elettricità e così più rendimento.
