Dettagli:
|
| Materiale: | 42CrMo, QUARTO | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 600 Nm | Tenuta della coppia di torsione: | 1500 Nm |
| Inclinazione della coppia di torsione: | 5800 Nm | Contraccolpo: | 0.15° |
| Tipo rotante: | Orizzontale e Verticale | Colore standard: | RAL 9006 |
| Evidenziare: | Motore elettrico che vuota Ring Drive,Ring Drive Multi Tooth di vuotamento,Cambio dell'azionamento di pantano di coppia di torsione di 600 nanometro |
||

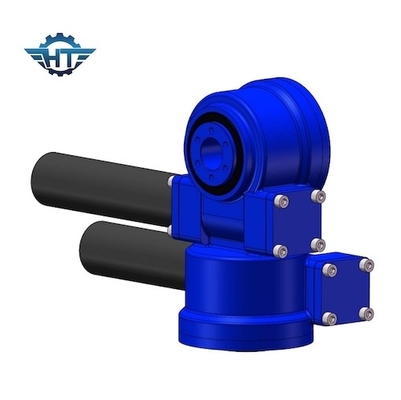

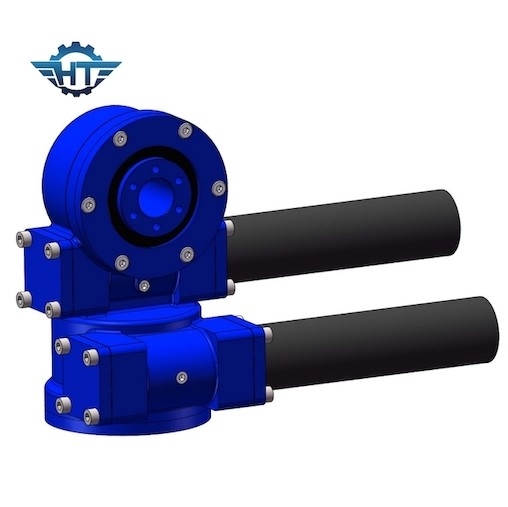

Cambio doppio di vuotamento di asse SDE3 con il motore elettrico per il sistema di tracciamento dei pannelli solari
Descrizione doppia del cambio di vuotamento di asse
Gli azionamenti di pantano sono usati per la trasmissione concorrente delle forze assiali e radiali come pure trasmissione della inclinazione dei momenti. Gli azionamenti di pantano consistono di un anello di vuotamento del rullo o della palla, degli azionamenti idraulici o elettrici e di un alloggio completamente incluso. Il Se di serie ha ucciso gli azionamenti è progettato con l'ingranaggio a vite.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Applicatons
In circostanza che le risorse energetiche fossili limitate sono sfruttrate troppo ed utilizzate, le risorse a energia solare inesauribili hanno attirato l'attenzione globale. La tecnologia fotovoltaica della produzione di energia sta sviluppandosi rapidamente. I moduli fotovoltaici sono installati sul supporto fotovoltaico. Secondo le loro forme strutturali differenti, ci sono due tipi: tipo fisso e tipo di inseguimento. Il dispositivo rotatorio dell'azionamento è installato sul sistema fotovoltaico d'inseguimento della produzione di energia, di modo che il sostegno fisso si trasforma in in un tipo d'inseguimento. Di conseguenza, l'angolo di lavoro del modulo fotovoltaico può essere regolato secondo l'angolo di azimut 0/e di altitudine del sole, di modo che la superficie di ricezione del modulo fotovoltaico può essere perpendicolare ai raggi del sole in qualunque momento. possibile, quindi ricevendo più energia solare ed aumentando la produzione di energia.
