Dettagli:
|
| Materiale: | 42CrMo, QUARTO | Modello: | SDE7A-57MHD |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 Nm |
| Tenuta della coppia di torsione: | 13500 Nm | Inclinazione della coppia di torsione: | 13200 nanometro |
| Carico assiale: | kN 34 | Carico radiale: | 58 kN |
| Evidenziare: | Anti azionamento doppio UV di pantano di asse,CA doppio dell'azionamento 220V di pantano di asse,anello di pantano dell'ingranaggio a vite continua di CA 220V |
||

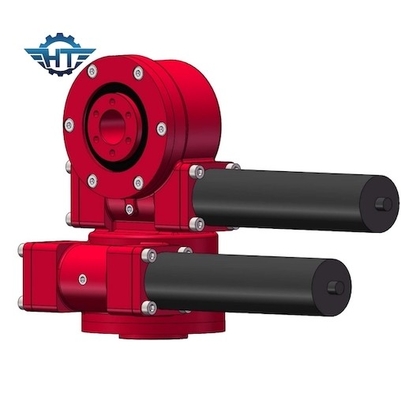

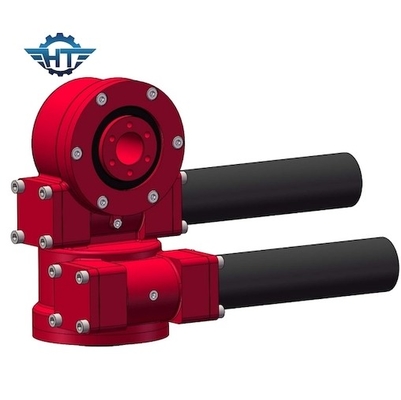

Ingranaggio doppio Anti-UV di vuotamento di asse SDE7 per il montaggio di PV - sistema di tracciamento solare del sostegno
Ingranaggio doppio Descripition di vuotamento di asse SDE7
| Nome di prodotto | Azionamento di vuotamento SDE7 con i motori dell'ingranaggio di 43Nm 24Vdc |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; |
| Applicazione | Sistema di tracciamento doppio di asse, CPV, torre (TSP), antenna satellitare |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Applicatons
L'azionamento di vuotamento di serie di SDE assorbe i vantaggi degli azionamenti verticali ed orizzontali di vuotamento nel processo di progettazione ed ha la capacità di girare nelle direzioni 3D dell'orizzontale e dei beccheggi allo stesso tempo. Per i parametri più dettagliati, riferisca prego alla tavola di parametri della prestazione. Sulla base delle strutture orizzontali e verticali, la serie di ZSDE notevolmente ha migliorato la sua accuratezza, rendente ampiamente usati in photovoltaics, il sistema concentrato di energia solare ed il piccolo inseguimento dell'antenna satellitare.
