Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SDE5" |
|---|---|---|---|
| Rapporto di marce: | 37:1 | Tenuta della coppia di torsione: | 9200 Nm |
| Inclinazione della coppia di torsione: | 6000 Nm | Carico assiale: | 16 kN |
| Carico radiale: | kN 27 | Efficienza: | 40% |
| Evidenziare: | Azionamento doppio di pantano di asse SDE7,Sigillamento impermeabile di asse dell'azionamento doppio di pantano,azionamento assiale dell'anello di vuotamento del carico 16kN |
||

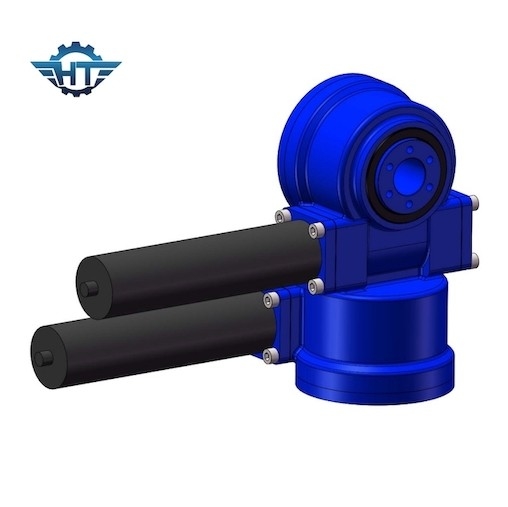

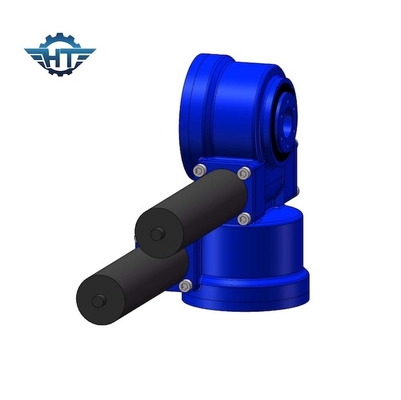

Azionamento doppio di vuotamento di asse SDE5, sigillamento della prova dell'acqua per gli inseguitori solari di CSP e di PV
Descrizione doppia dell'azionamento di vuotamento di asse SDE5
| Nome di prodotto | Azionamenti di vuotamento SDE5 con i motori dell'ingranaggio 43Nm |
| Coppia di torsione dell'uscita | 800 N.m |
| Inclinazione della coppia di torsione di momento | 6000 N.m |
| Tenuta della coppia di torsione | 9200 N.m |
| Valutazione assiale statica | kN 16 |
| Valutazione radiale statica | kN 27 |
| Alternative del motore | Motore a corrente alternata 380V/220V, motore passo a passo, motore senza spazzola |
| Stile dei prodotti | Asse doppio, CPV, piatto solare, parabolico, eliostato |
| Caratteristica di applicazione | Sistema di tracciamento solare, macchinario industriale |
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
Gli azionamenti fotovoltaici solari di vuotamento di serie di SDE sono progettati per
Prodotti ad alto rendimento sviluppati e progettati per i sistemi di tracciamento solari, adatti a singoli e doppi sistemi di tracciamento fotovoltaici di asse, concentrando i sistemi fotovoltaici della produzione di energia, gli eliostati della torre, la produzione di energia di Stirling della farfalla, riscaldamento, depressione che concentrano la produzione di energia, riscaldamento ed altre applicazioni a energia solare nel sistema di tracciamento. Può anche essere personalizzato secondo i vostri bisogni.
