Dettagli:
|
| Modello: | SDE5 | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 800 Nm | Tenuta della coppia di torsione: | 9200 Nm |
| Inclinazione della coppia di torsione: | 6000 Nm | Efficienza: | 40% |
| Contraccolpo: | 0,15 ° | Caratteristica: | asse doppio della serratura di auto |
| Evidenziare: | Azionamento elettrico a bassa velocità di vuotamento,Azionamento elettrico 6000Nm di vuotamento che inclina coppia di torsione,azionamento 6000Nm dell'anello di vuotamento che inclina coppia di torsione |
||

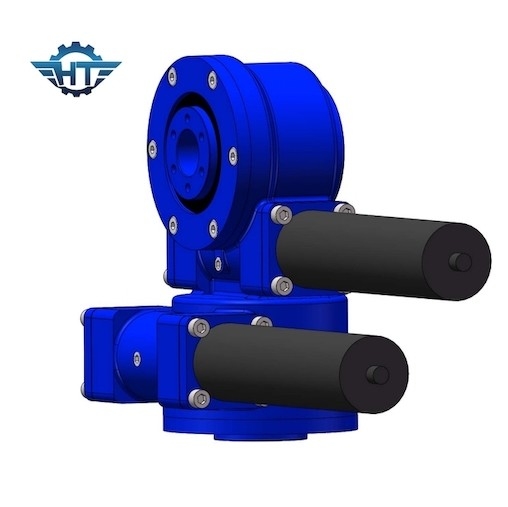

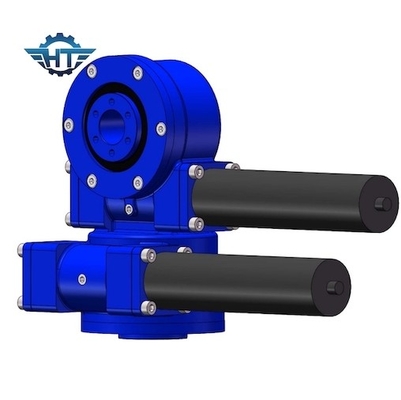

Cambio doppio a bassa velocità di vuotamento di asse SDE5 per i sistemi di tracciamento di PV di alta precisione
Descrizione doppia del cambio di vuotamento di asse
Il nostro azionamento di vuotamento ha forte momento del capovolgimento ed adotta l'avvolgimento dell'ingranaggio a vite continua, che può determinare i più grandi carichi con il contatto del multi-dente ed ha funzione autobloccante per accrescere la sicurezza del sistema. Il pantano determina l'immagine nella prestazione da 6kNm a 220kNm che tiene la coppia di torsione, 200Nm a coppia di torsione dell'uscita 63kNm, 500Nm a 271kNm che inclina la capacità ed i rapporti di marce di carico di momento dal 31:1 a 156.600: 1. l'installazione può essere combinazione orizzontale, verticale o multiasse.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Progettazione speciale secondo le applicazioni ed i progetti differenti
Può abbinare i tipi differenti di motori, quali i motori idraulici, i motori passo a passo, i servomotori, ecc.
La superficie del dispositivo rotatorio dell'azionamento può essere spruzzata con tutto il colore secondo i requisiti del cliente
Applicatons
I nostri azionamenti di vuotamento sono progettati per lunga vita e manutenzione bassa. Richiedono lo spazio pochissimo dell'installazione ma possono resistere ai carichi massimi. Ecco perché sono la soluzione per molte applicazioni: azionamenti di vuotamento per silvicoltura, agricoltura, estrazione mineraria, piattaforme equipaggiate, numerose applicazioni marittime come pure costruzione e ingegneria della macchina, concentranti i sistemi di tracciamento solari, unico asse o i sistemi di tracciamento solari di doppio-asse.
