Dettagli:
|
| Modello: | Riduttore di vuotamento VE9 | Caratteristica: | serratura inversa di auto |
|---|---|---|---|
| Rapporto: | 61:1 | Applicazione: | sistema di tracciamento astuto |
| Driver Voltage: | 12V, 24V, 48V, 220V, 230V | Classe del IP: | IP66 |
| Colore: | come richiesto | Effciency: | 40% |
| Evidenziare: | Singolo motore di azionamento verticale di vuotamento,Motore di azionamento di vuotamento 48V,azionamento solare di vuotamento dell'inseguitore 48V |
||

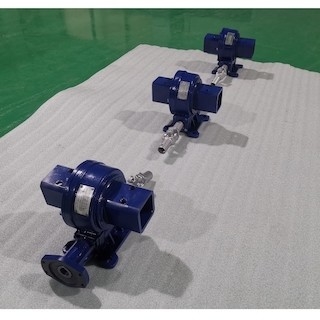

9 pollici di singolo di Vertial ingranaggio di vuotamento per il sistema di tracciamento solare astuto di asse del legame uno

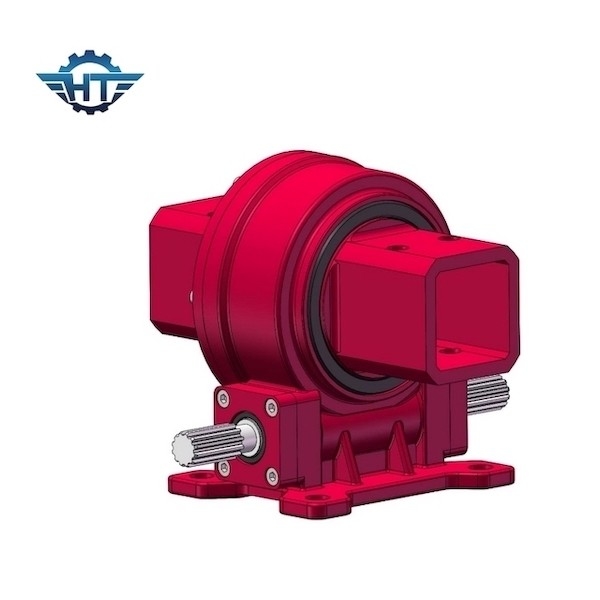

Descrizione verticale del cambio dell'azionamento di pantano VE9
Il riduttore dell'ingranaggio usa tutti i livelli di trasmissione dell'ingranaggio per raggiungere lo scopo della decelerazione. Il riduttore è composto di ingranaggi a tutti i livelli. Per esempio, un piccolo ingranaggio può essere utilizzato per guidare un grande ingranaggio per raggiungere certo scopo della decelerazione e poi una struttura a più stadi è usata. , la velocità può notevolmente essere ridotta.
VE9 che la progettazione verticale è il più grande punto luminoso degli azionamenti di vuotamento di Hangtuo, la progettazione verticale pricipalmente è usato per il sistema solare dell'inseguitore, la struttura speciale semplifica la struttura complessa di singolo sostegno del sistema di tracciamento solare di asse, riducente il costo di intero sistema, la progettazione verticale sta svolgendo un ruolo più competitivo nel mercato solare dell'inseguitore.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Specifiche del posizionatore di Doppio-asse di SDE
