Dettagli:
|
| Materiale: | Quarto | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Tenuta della coppia di torsione: | 13500 nanometro | Inclinazione della coppia di torsione: | 7500 Nm |
| Carico assiale: | kN 34 | Carico radiale: | 58 kN |
| Evidenziare: | hydraulic slew motor,slewing gear |
||

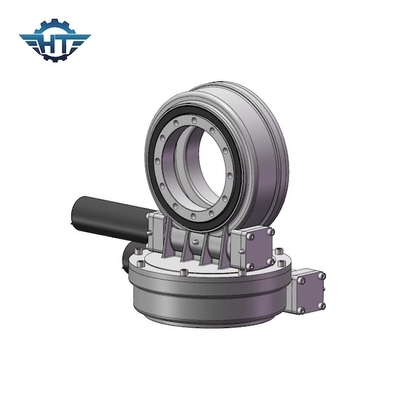

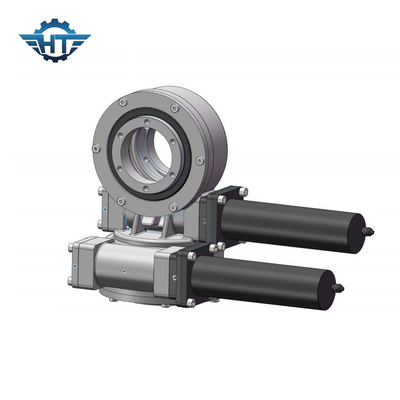

Cambio doppio a 7 pollici dell'azionamento di pantano di asse con il motore elettrico di CC 24v per il sistema di tracciamento solare
Ha ucciso la descrizione del cambio dell'azionamento
Gli azionamenti doppi di vuotamento di asse sono perfetti per le situazioni che devono girare verticalmente che orizzontalmente sia. Le applicazioni tipiche includono i piatti solari degli inseguitori, del satellite e del radar di asse doppio, macchine che devono muovere 360 gradi ad entrambe le direzioni. L'azionamento del vuotamento di Hangtuo adotta la progettazione integrata del passo e dell'azimut e la struttura globale è compatta, che risolve il problema di installazione complessa del riduttore spaccato, riduce le parti ridondanti e riduce l'incidenza guasti del motore principale; allo stesso tempo, per assicurare il cuscinetto affidabile, il vuotamento di azimut determina il sistema adotta i cuscinetti a sfera quattro punti ad alta resistenza del contatto, che possono sopportare un grande momento del capovolgimento mentre sopportano certa forza assiale e la forza radiale.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
1. alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. avvolgere l'interno dell'ingranaggio a vite continua
3. multi contatto di dente per assicurare alto carico
4. funzione autobloccante
