Dettagli:
|
| Materiale: | 50Mn, 42CrMo, QT | Rapporto di marce: | 125:1 |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | kNm 16 | Tenuta della coppia di torsione: | 89 kNm |
| Inclinazione della coppia di torsione: | 65 kNm | Colore standard: | RAL 9006 |
| Contraccolpo: | meno di 0,1 gradi | Tipo rotante: | Doppio asse |
| Evidenziare: | slewing ring drive,small slew drive |
||

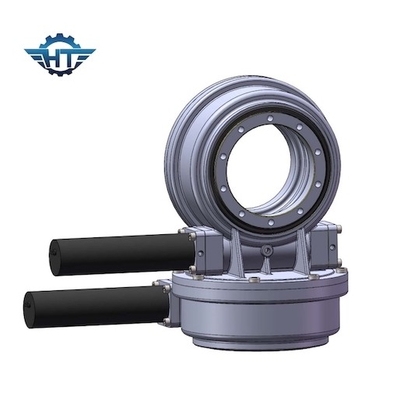

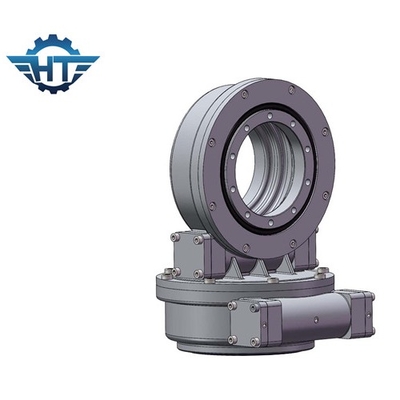

SDE21 rapporto di marce 125/1 azionamento di pantano dell'ingranaggio a vite della clessidra con alloggio incluso per CPV
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
Gli azionamenti di pantano sono usati per la trasmissione concorrente delle forze assiali e radiali come pure trasmissione della inclinazione dei momenti. Gli azionamenti di pantano consistono di un anello di vuotamento del rullo o della palla, degli azionamenti idraulici o elettrici e di un alloggio completamente incluso. Il Se di serie ha ucciso gli azionamenti è progettato con l'ingranaggio a vite.
SDE3, SDE7, SDE21 ISO9001/CE ha certificato l'ingranaggio a vite dell'azionamento di pantano per l'inseguitore del sole
1) coppia di torsione e carico ad alto rendimento di tenuta
2) precisione d'inseguimento superiore
3) forte resistenza e sigillatura della corrosione efficaci
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Campi di applicazione
| Campo di energia eolica | Macchinario metallurgico |
| Industria leggera | Attrezzature pesanti |
| Porto Marine Machiner | Prodotti militari. |
| Estrazione mineraria del macchinario di costruzione | Attrezzatura degli impianti d'acciaio |
| Impianto di depurazione | Macchinario agricolo |
