Dettagli:
|
| Materiale: | Quarto | Modello: | doppio asse 21 pollici |
|---|---|---|---|
| Tenuta della coppia di torsione: | 89 kNm | Inclinazione della coppia di torsione: | 65 kNm |
| Efficienza: | 40% | Colore: | come richiesto |
| Contraccolpo: | meno di 0,1 gradi | Applicazione: | Macchinario di costruzione |
| Evidenziare: | small slew drive,worm drive motor |
||

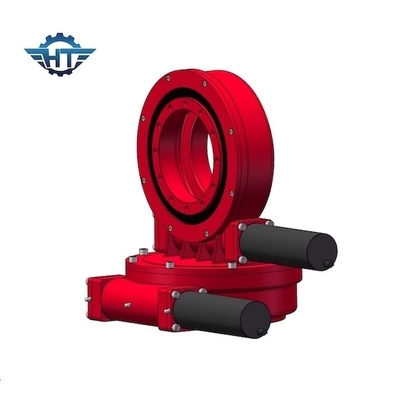

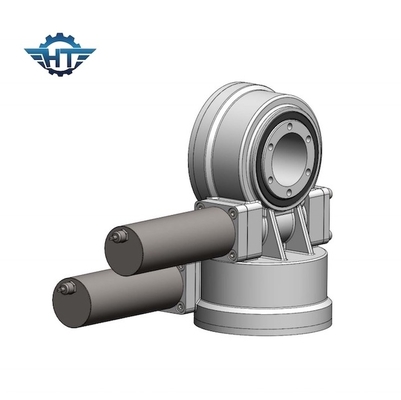

» L'asse doppio di alta coppia di torsione SDE21 ha ucciso l'azionamento per satellite/robot/macchinario di costruzione
Descrizione doppia satellite dell'azionamento di pantano di asse
azionamento di vuotamento di Doppio-asse che progetta con un azionamento di due assi allo stesso tempo. È più contatto del dente e coppia di torsione doppia dell'uscita che l'azionamento di vuotamento di serie del Se. Questo prodotto ha una lunga storia, tecnologia della trasformazione è stato molto maturo ora.
Caratteristiche
Opzioni del motore dell'ingranaggio
I cambi elettrici e planetari possono essere progettati secondo il requisito del cliente. L'azionamento di vuotamento presenta il vantaggio per risparmiare lo spazio nelle facilità, la capacità di carico massimo in una progettazione compatta, l'estesa durata della vita, costi di mantenimento riduttori.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazioni
L'azionamento doppio di vuotamento di asse può applicarsi nel sistema di tracciamento solare, in piatto solare, nel PV, in CPV, in CSP, in generatore eolico ed in riflettore parabolico.
