Dettagli:
|
| Modello: | A 5 pollici | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | rotazione a doppio asse |
| Applicazione: | inseguitori solari a doppio asse | Servizio dell'OEM: | Disponibile |
| Luogo di origine: | Changzhou, Cina | Driver: | 12/24vdc motori, motori passo a passo |
| Evidenziare: | slewing ring drive,worm drive motor |
||

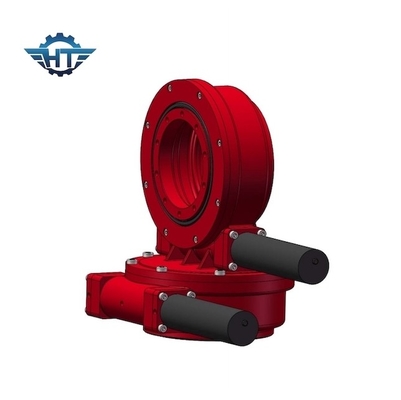

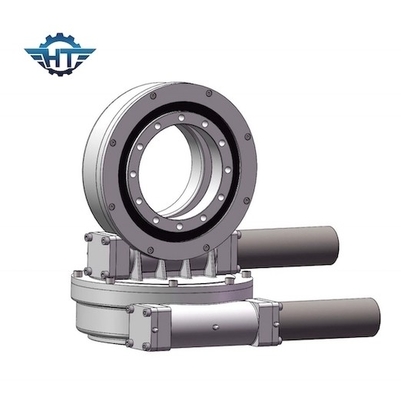

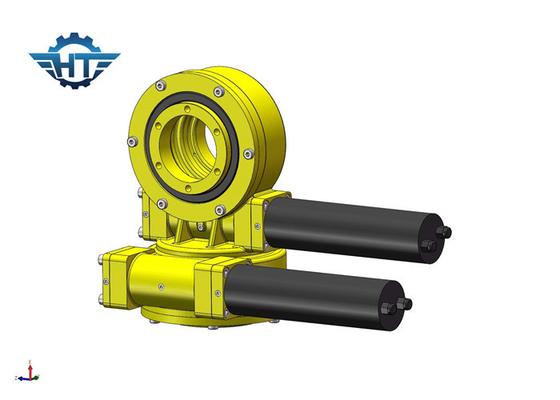

L'asse doppio SDE5 ha ucciso l'azionamento con IP66 ha accluso l'alloggio per gli inseguitori solari di asse doppio all'aperto
Descrizione doppia dell'azionamento di pantano di asse
Pricipalmente misura con il cuscinetto di vuotamento, alloggio e albero a vite continua, ecc.
Ha le caratteristiche della struttura compatta, di abbastanza coppia di torsione, della capacità a basso rumore e buona della anti-forza e della prestazione stabile e sicura.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
L'azionamento di vuotamento può sostenere il carico più assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento.
È utilizzato nell'escavatore/carrello di movimentazione a energia solare/sopraelevato/altra macchina.
Vantaggi
1. Progettato con l'albero a vite continua della clessidra che fornisce più contatto di dente e più alta coppia di torsione
2. Il tempo di impiego è aumentato dall'ingranaggio e la canalizzazione si indurisce
3. La prestazione di prodotto è provata e qualità del prodotto assicurata.
Ci sono molte applicazioni in cui l'azionamento di vuotamento può essere utilizzato, soprattutto perché è perfetto per le applicazioni che richiedono sia il potere della carico-tenuta che la forza rotazionale di coppia di torsione.
