Dettagli:
|
| Modello no.: | SDE9, ZSDE9 | Duty cycle: | 30 anni |
|---|---|---|---|
| Garanzia: | 5 anni | Ispezionare il rapporto: | Sì |
| Apertura: | Chiuso | Struttura: | Verme e ingranaggio |
| Applicazione: | Sistema di tracciamento del pannello solare | Colore: | come richiesto |
| Evidenziare: | Azionamento incluso di vuotamento dell'ingranaggio a vite dell'alloggio,Azionamento di vuotamento dell'ingranaggio a vite 12 pollici,12 pollici hanno ucciso il motore di azionamento |
||

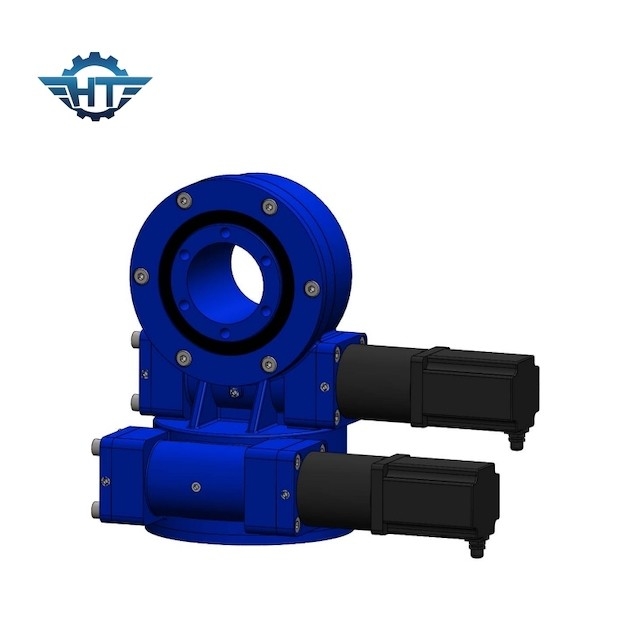

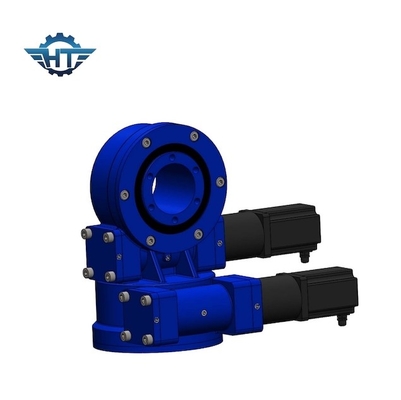

Azionamento avvolto di vuotamento dell'ingranaggio a vite, alloggio incluso per il sistema di tracciamento del pannello solare
Descrizione avvolta dell'azionamento di vuotamento dell'ingranaggio a vite
L'azionamento doppio di pantano di asse applicato in sistema di tracciamento solare di asse doppio tiene conto i livelli a energia solare ottimali dovuto la loro capacità di seguire il sole a tutto il direaction. Dovunque il sole sia nel cielo, può da inclinarsi per essere in contatto diretto con il sole. Mentre è esposto all'ambiente selvaggio, deve essere prova dell'acqua, prova della sabbia e resistere al carico di vento, al carico della neve ed alla tempesta di pioggia per vita del campo da 25 anni. A volte, inoltre deve lavorare nell'ambito delle differenze enormi della temperatura che è una sfida importante al rivestimento di superficie, alle gomme di sigillatura ed anche al grasso di lubrificazione.
Parametri di Slewing Drive Performance del modello di SDE
|
Modello Performance Parameters di SDE |
||||||||||||
|
Modello |
Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) |
Carico assiale (kN) |
Carico radiale (kN) |
Rapporto |
Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante |
Peso (chilogrammi) |
|
3" |
600 |
1,5 |
5,8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
25kg |
|
5" |
800 |
6 |
9,2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
34kg |
|
7" |
2000 |
7,5 |
13,2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
56kg |
|
9" |
4300 |
16 |
27,2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
92kg |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
160kg |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
224kg |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
320kg |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
492kg |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sì |
705kg |
Applicazione
Sistema della torre CSP (TSP)
La torre del collettore o il collettore che centrale il sistema di un sistema della torre CSP utilizza l'Sun-inseguimento degli specchi ha chiamato gli eliostati per mettere a fuoco la luce solare su un collettore alla cima della torre. Il liquido del trasferimento di calore è riscaldato ad approssimativamente 600ºC nel collettore ed ha usato per generare il vapore, che poi è usato per generare l'elettricità in una turbina a vapore convenzionale. Durante questo tempo, l'azionamento di vuotamento è richiesto per girare in moda da potere catturare lo specchio il calore più solare e questa applicazione richiede la migliore distanza e la migliore stabilità dell'azionamento di vuotamento.
