Dettagli:
|
| Materiale: | 42CrMo, QUARTO | Garanzia: | 5 anni |
|---|---|---|---|
| Servizio dell'OEM: | Disponibile | Giri la direzione: | Qualsiasi direzione |
| Colore: | Grigio d'argento | Sito dell'installazione: | Tetto e campo |
| Caratteristica: | Installazione rapida | Tempo di produzione: | campione in azione |
| Evidenziare: | Azionamento doppio di pantano di asse del motore passo a passo,L'asse doppio ha ucciso l'azionamento 14 pollici,14 pollici di azionamento solare di pantano |
||

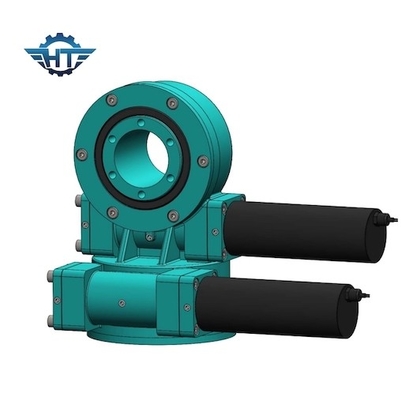

Cambio doppio di vuotamento del verme di asse con i motori passo a passo per energia solare concentrata torre
Descrizione del cambio di vuotamento del verme
Ci sono due tipi di sistemi di tracciamento del sole, di singolo asse e di sistemi di tracciamento doppi del sole di asse. Utilizziamo solitamente gli azionamenti verticali o orizzontali di vuotamento di unico asse nei sistemi di tracciamento di unico asse e gli azionamenti di vuotamento di doppio-asse in sistemi di tracciamento solari di doppio-asse. Occasionalmente, due azionamenti di vuotamento di unico asse possono anche applicarsi ad un sistema d'inseguimento di doppio-asse. L'inseguitore di unico asse ha un asse di rotazione libero e l'inseguitore di doppio-asse può raggiungere la libera circolazione da est-ovest e dal Nord all'ovest.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
Sistema di tracciamento solare di asse doppio
L'azionamento doppio di vuotamento di asse è installato solitamente nel sistema di tracciamento solare di asse doppio. Il sistema di tracciamento solare dell'azionamento di vuotamento può completamente automatico seguendo il sole in un modo di più alta precisione, circa 40% nuovo potere che il sistema di montaggio fisso. Il meccanismo di bloccaggio di auto può migliorare il fattore di sicurezza del sistema di tracciamento del sole. Può adattarsi per installare nei vari generi di area del terreno. La sua installazione è trattamento veloce e semplice e facile. Consuma il potere basso ed è facile da mantenere.
