Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Servizio dell'OEM: | Disponibile |
|---|---|---|---|
| Peso: | 160 chilogrammi | Caratteristica: | Ingranaggio autobloccante |
| Sito dell'installazione: | Tetto e campo | Installi: | Installazione rapida |
| Pacchetto di trasporto: | cassa standard del compensato | termine d'esecuzione: | in azione |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite IP66,Azionamento di pantano dell'ingranaggio a vite dell'eliostato CSP,Motore di azionamento di pantano dell'eliostato CSP |
||

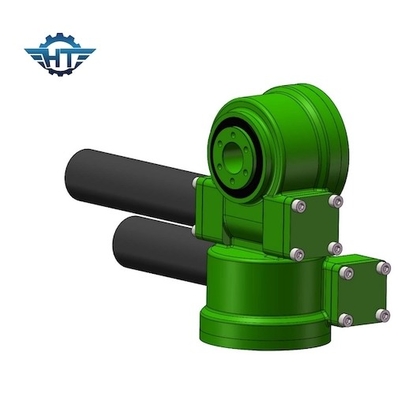

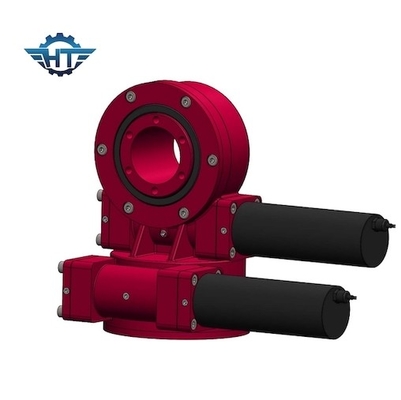

Azionamento di pantano dell'ingranaggio a vite IP66 per le alte centrali elettriche dell'eliostato CSP di accuratezza di inseguimento
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
L'azionamento di vuotamento contribuisce ad ottimizzare la struttura di progettazione di sistema globale, assicurandosi che la struttura globale sia molto forte. Le nostre progettazioni dell'azionamento di vuotamento passano l'alta analisi di ingegneria dell'affidabilità 3D. Tutti gli azionamenti di vuotamento sono trattati con pittura C4 per assicurare un ciclo di vita di 30 anni. Il nostro azionamento di vuotamento ha una coppia di torsione cominciante bassa, che rende il lavoro più efficiente, la velocità è ridotto ed il tempo di impiego notevolmente è esteso.
Parametri di SDE12
| Applicazione | Sistema di tracciamento solare doppio |
| No. dell'asse | 2 |
| Dimensione | 12 pollici |
| Certificazione | CE, ISO9001 |
| Data di consegna | 30~45 giorni |
| Coppia di torsione dell'uscita | 5800 N.m |
| Inclinazione della coppia di torsione | 25000 N.m |
| Tenuta della coppia di torsione | 41000 N.m |
| Rapporto di marce | 78:1 |
| Tempo di impiego | 30 anni |
| Livello di protezione |
IP66 |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Imballaggio e trasporto
Tutti gli azionamenti di pantano saranno imballati con il caso di legno senza fumigration.
Il trasporto del mare di sostegno, il trasporto di aria, trasporto della strada, esprime quali il TNT, DHL, UPS, lo SME, Fedex, ecc per il campione ed il piccolo trasporto del carico.
