Dettagli:
|
| Modello no.: | 17 pollici che vuotano ingranaggio | Materia prima: | 50Mn, 42CrMo |
|---|---|---|---|
| Apertura: | Chiuso | Peso: | 320 chilogrammi |
| Rapporto: | 102:1 | Applicazione: | Sistema di tracciamento solare |
| MOQ: | Un pezzo solo | Modo di spedizione: | dal mare, aria, precisa, treno |
| Evidenziare: | Azionamento doppio di pantano di asse dell'ingranaggio a vite,L'asse doppio ha ucciso l'azionamento 17 pollici,L'ingranaggio a vite ha ucciso l'azionamento 17 pollici |
||

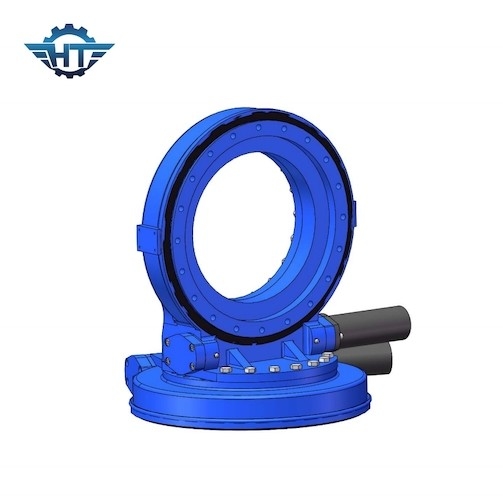

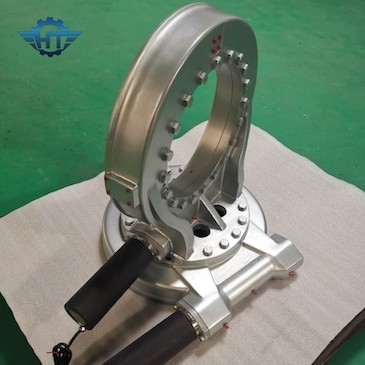

Azionamento doppio dell'ingranaggio di vuotamento di asse dell'ingranaggio a vite con il motore elettrico per il sistema di tracciamento solare
Descrizione dell'azionamento dell'ingranaggio di vuotamento
Un azionamento di vuotamento è un cambio che può resistere sicuro ai carichi radiali ed assiali allo stesso tempo e trasmettere la coppia di torsione girante a bassa velocità. La rotazione può essere su un singolo asse o sulle asce multiple. L'azionamento di vuotamento è montato dagli ingranaggi, vermi, guarnizioni, alloggi e motori ed altre componenti ausiliarie. Il tipo incluso di azionamento di vuotamento è utilizzato solitamente nel sistema di tracciamento solare perché deve essere usato all'aperto per almeno 25 anni sistema la vita. Possiamo anche scegliere un motore elettrico adatto o il motore idraulico secondo i vostri requisiti tecnici.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
1. rotazione in senso orario ed in senso antiorario
2. Grado di protezione IP66 per impedire l'acqua e la polvere
3. I tipi del Se, della VE e di SDE di azionamenti di vuotamento soddisfanno la richiesta delle applicazioni differenti.
Azionamenti verticali di vuotamento di asse della VE i singoli principalmente si applicano in sistema di tracciamento solare, potere concertrated parabolico, mentre aixs di orizzontale del Se i singoli che vuotano gli azionamenti si applicano in sistema di tracciamento, macchinario di costruzione e generatori eolici solari. Gli azionamenti doppi di vuotamento di asse di SDE sono utilizzati nei piatti di PV, di CSP, di CPV, dell'antenna satellitare e di Stirling.
