Dettagli:
|
| Apertura: | Chiuso | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Forma della trasmissione: | Ingranaggio a vite |
| Inseguimento della precisione: | 0,15 gradi | Punto: | singolo punto |
| Efficienza: | 40% | Colore standard: | Grigio d'argento |
| Evidenziare: | Azionamento idraulico orizzontale verticale di pantano,motore dell'ingranaggio a vite continua del motore 24V,Ha ucciso il motore di azionamento 24V |
||

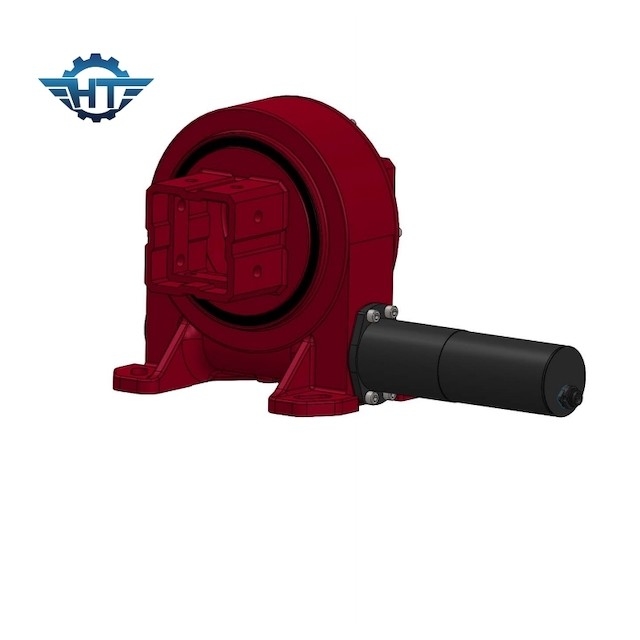

Ingranaggio di vuotamento della ruota elicoidale e del verme, verticale e orizzontale seguenti per gli inseguitori di PV
Descrizione dell'ingranaggio di vuotamento
L'azionamento di vuotamento si compone dell'avvolge il verme, l'ingranaggio, il verme che del compatto della casa ecc. gli azionamenti rotatori sono caratterizzati dalla loro densità di alto potere. I denti di ingranaggio a vite assicurare la trasmissione di coppia di torsione all'anello di vuotamento. Questa progettazione è particolarmente adatta ad applicazioni che richiedono l'alta coppia di torsione e lo spazio limitato dell'installazione, quali gli sterzi sui telai della gru, su altri mezzi pesanti, sulle gru di carico o sulle macchine agricole. Possono essere anche una soluzione perfetta nelle forme differenti di sistema di tracciamento solare.
| Nome di prodotto | Azionamento di vuotamento SDE7 |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore 12V/24V; Motore passo a passo; Motore senza spazzola |
| Applicazioni | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, macchinario industriale |
| Metro quadro del sistema solare | sui pannelli solari di tp 30㎡ PV |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
L'azionamento di vuotamento o il cuscinetto di vuotamento è una parte di rotazione che può sopportare il carico di rotazione lenta. I prodotti di serie del Se sono usati generalmente per installazione orizzontale e sono utilizzati nel sistema meccanico tradizionale della produzione di energia di Fresnel, del campo nel campo di luce e del calore e sistema di tracciamento fotovoltaico del piano-pendio nel singolo. La serie della VE è usata generalmente per installazione verticale, utilizzato nel sistema di tracciamento fotovoltaico di unico asse piano, sistema di tracciamento fotovoltaico di unico asse propenso, il piccolo tipo sistema termico solare della scanalatura, la serie di SDE è usata generalmente per le applicazioni che girano sia nelle direzioni orizzontali che verticali, quale il sistema termico solare dei sistemi della torre, sistema di tracciamento solare di asse doppio.
