Dettagli:
|
| materiale: | 50Mn, 42CrMo | Numero di modello: | SDE12 |
|---|---|---|---|
| OEM: | Disponibile | Applicazione: | sistema di inseguimento solare |
| Valutazione del IP: | IP67 | Tensione in ingresso: | CC 24V |
| Temperatura di funzionamento: | -20℃ a +120℃ | Precisione di posizionamento: | <0.01° |
| Evidenziare: | slew drive motor,worm gear slew drive |
||

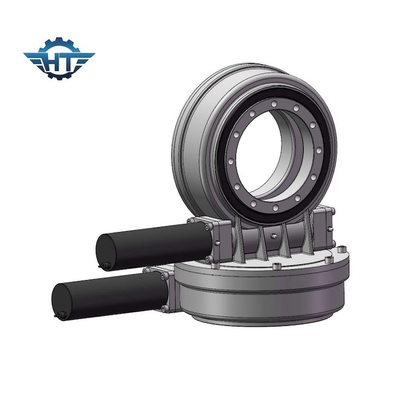

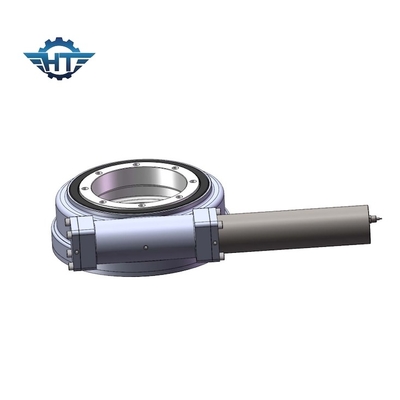

L'asse doppio NEMA34 di alta precisione ha ucciso il cambio dell'azionamento per il carico che tiene il sistema di tracciamento solare
Descrizione del cambio dell'azionamento di pantano NEMA34
Il nostro azionamento di vuotamento è alimentato con la tecnologia del verme della clessidra per coppia di torsione massima dell'ingranaggio e la rotazione più regolare. Le applicazioni tipiche dell'azionamento di pantano comprendono l'industria solare, gru del camion, ascensori dell'uomo ed attrezzature pratiche, collegamenti idraulici, attrezzature dello strumento dell'olio, gru marine, operatori della gomma, zappatore s e ascensori automobilistici, ma gli azionamenti di pantano sono utilizzati in molte altre applicazioni che richiedono la tenuta del carico e la capacità rotazionale. Offriamo i modelli differenti dell'azionamento di pantano con differenti capacità di carico di momento. Gli azionamenti standard di pantano misura con un alloggio aperto e un singolo albero a vite continua autobloccante della clessidra. Una volta che l'input di alimentazione è restituito a persona neutrale, l'albero a vite continua chiuderà il carico a chiave nella posizione senza richiedere alcun dispositivo di frenatura esterno.
L'azionamento di pantano può essere con l'ingranaggio a vite, l'ingranaggio cilindrico, ingranaggi conici. Ed anche per l'anello interno di vuotamento, può essere anello di vuotamento della palla di unico fila ed anche può essere anello di vuotamento della palla di doppio fila. Quello con la doppio fila può prendere molto più carico. Può essere scelto dipendeva dalla vostra applicazione.
Parametri di prestazione doppi dell'azionamento di pantano di asse
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Vantaggi
1. Precisione: meno di 0,1 gradi
2. Autobloccante
3. Valutazione del IP: IP66
4. Alta precisione per lasciare l'inseguimento completamente automatico del sistema in un modo di precisione più alta
5. per raggiungere approssimativamente 45% nuovo output di forza motrice che sistema di montaggio fisso
6. installazione e trattamento facili
7. manutenzione facile
Azionamento doppio di pantano di asse
La domanda più comune dell'azionamento di vuotamento di azionamenti doppi di vuotamento di asse è inseguitori solari di asse doppio. Il sistema di tracciamento doppio di asse è un genere di unità motrice che può tenere il pannello solare affrontare il sole in qualunque momento e fare la luce solare irradiare verticalmente in qualunque momento il pannello solare. L'azionamento doppio dell'anello di pantano di asse può migliorare la precisione d'inseguimento e l'efficienza della produzione di energia che significa l'azionamento doppio di pantano di asse può creare una soluzione efficiente ed affidabile in un singolo azionamento. L'asse doppio ha ucciso gli azionamenti per CPV può essere montato orizzontalmente, verticalmente, o su una combinazione di asce multiple.
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
