Dettagli:
|
| Modello: | SDE7 | Applicazione: | Inseguitori solari di asse doppio |
|---|---|---|---|
| Alimentazione in ingresso entrata: | AC/DC | Nome di prodotto: | Azionamento verticale di vuotamento |
| Classe di protezione: | IP67 | Gamma di velocità: | Dal basso all'alto |
| Gamma di temperature: | -40℃ a +120℃ | Gamma di tensione: | 12V a 24V |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

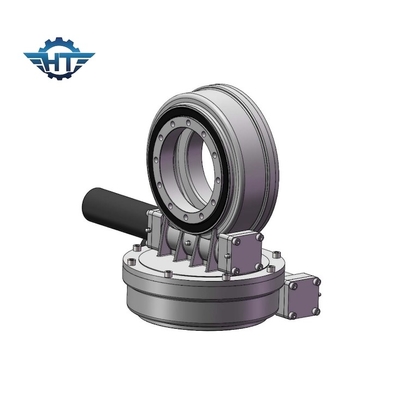

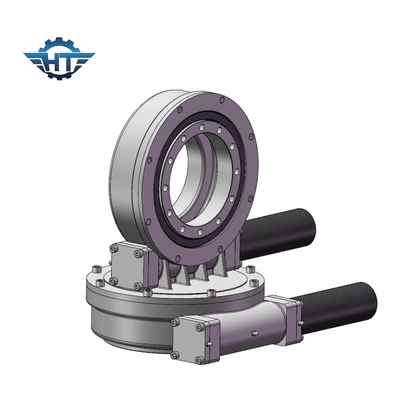

Il verme del IP 66 e la struttura dell'ingranaggio hanno ucciso il cambio SDE7 dell'azionamento con il NEMA 23 per gli inseguitori solari di asse doppio
Descrizione dell'azionamento di pantano dell'ingranaggio e del verme
L'azionamento di vuotamento è un cambio che può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse, o in asce multiple insieme. Gli azionamenti di vuotamento sono trasformati fabbricando il sistema d'ingranaggi, i cuscinetti, le guarnizioni, l'alloggio, il motore ed altre componenti ausiliarie ed il montaggio loro un cambio di Únished.
L'azionamento di vuotamento ampiamente si applica in rimorchi modulari, le gru, l'attrezzatura della gru a benna del legname, piattaforma di lavoro aerea, solartracking i sistemi i sistemi di energia eolica, ecc.
l'azionamento di vuotamento è adatto ad aree della alto-latitudine e il effciency della produzione di energia sarà aumentato più di 35%, che signiÚcantly migliorano il effciency del sistema della generazione di energia solare.
Per il sistema di tracciamento solare di unico asse orizzontale, l'albero primario del pannello solare regolerà l'angolo per seguire precisamente l'angolo della declinazione. Questo genere di azionamento di vuotamento è fatto domanda soltanto per area bassa delle latitudini.
Adottando il cuscinetto di vuotamento come sua componente del centro, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente. L'azionamento di vuotamento ampiamente si applica in sistemi di tracciamento solari.
Il sistema di tracciamento solare è diviso nel sistema di tracciamento solare di unico asse orizzontale, nell'inseguitore inclinato di unico asse e nel sistema di tracciamento solare di asse doppio.
Gli azionamenti di vuotamento che sono utilizzati nei sistemi di tracciamento solari sono pricipalmente singolo asse (serie del Se), asse doppio (serie di SDE) e tipo verticale (serie della VE). Ed i modelli usati più comuni sono SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Parametri di Slewing Drive Performance del modello di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Affidabilità
I nostri azionamenti di vuotamento di doppio-asse di SDE sono assicurati per un tempo di vita del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
