Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Tenuta della coppia di torsione: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

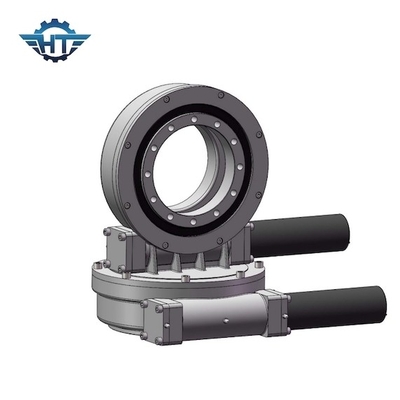

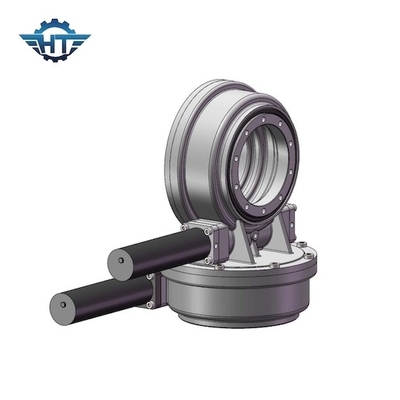

L'alto rapporto SDE7 della trasmissione ha ucciso l'azionamento con l'auto che chiude l'ingranaggio a chiave per gli inseguitori del calore solare
Descrizione dell'azionamento di pantano SDE7
Nelle piante di CSP, particolarmente le piante della torre CSP, l'azionamento di vuotamento è la componente del centro del sistema di tracciamento, determinando i movimenti del passo e di azimut degli eliostati per raggiungere la concentrazione efficiente del giacimento dello specchio, migliorare il grado di utilizzazione di energia leggera ed assicurano la stazione di CSP. della produzione di energia.
Gli azionamenti doppi di vuotamento di asse sono perfetti per le situazioni che devono girare verticalmente che orizzontalmente sia. Le applicazioni tipiche includono i piatti solari degli inseguitori, del satellite e del radar di asse doppio, macchine che devono muovere 360 gradi ad entrambe le direzioni.
Changzhou Hangtuo Co. meccanico, srl è un produttore professionista e l'esportatore del cuscinetto di vuotamento/anello di vuotamento/cerchio di pantano, vuotante gli azionamenti/ha ucciso l'azionamento, che pricipalmente si applicano in macchinario del porto, macchinario minerario, macchinario di saldatura, veicoli della costruzione, sistemi di tracciamento solari modulari dei veicoli, singolo o di asse doppio e piccoli sistemi di energia eolica, satellite, antenna ecc.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. avvolgere l'interno dell'ingranaggio a vite continua
3. multi contatto di dente per assicurare alto carico
4. funzione autobloccante
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
