Dettagli:
|
| Struttura: | Verme e Wormwheel | Materiale: | 42CrMo, QUARTO |
|---|---|---|---|
| Garanzia: | 5 anni | Applicazione: | Torre solare concentrata |
| Dimensione: | Su misura | Colore: | Su misura |
| Motore: | Motore passo a passo | Montaggio: | Montaggio doppio di asse |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

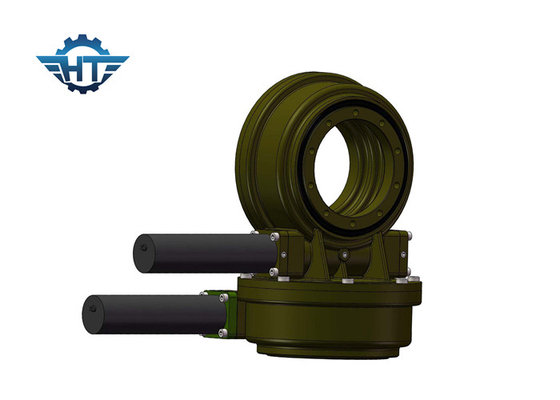

Cambio doppio dell'azionamento di pantano di asse dell'ingranaggio a vite IP66 per la torre solare concentrata
Descrizione doppia dell'azionamento di pantano di asse dell'ingranaggio a vite
L'azionamento del vuotamento di Hangtuo è composto di alloggio, sopportare di vuotamento, sigillare, avvolgente il verme con alcuni pezzi di ricambio completati. Possiamo anche produrre il motore elettronico ed il motore idraulico utilizzati per il vuotamento degli azionamenti, che possono movimenti per il senso orario e ricambiare la rotazione di senso orario.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Applicazioni
L'azionamento doppio di pantano di asse ha potuto applicarsi nella stazione-torre concentrata di energia solare. La torre CSP adotta la doppia struttura del carro armato ed il nitrato binario è usato come l'assorbimento del calore e supporto di memorizzazione del calore. L'energia solare raccolta dal giacimento su grande scala dell'eliostato è usata per immagazzinare il sale fuso e poi il sale fuso è scambiato con acqua secondo l'istruzione di spedizione della griglia di potere. La temperatura elevata generata ed il vapore ad alta pressione determina il gruppo elettrogeno di generatore a turbina per generare l'output di forza motrice continuo, stabile e schedulable.
