Dettagli:
|
| Materiale: | Quarto | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Tenuta della coppia di torsione: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

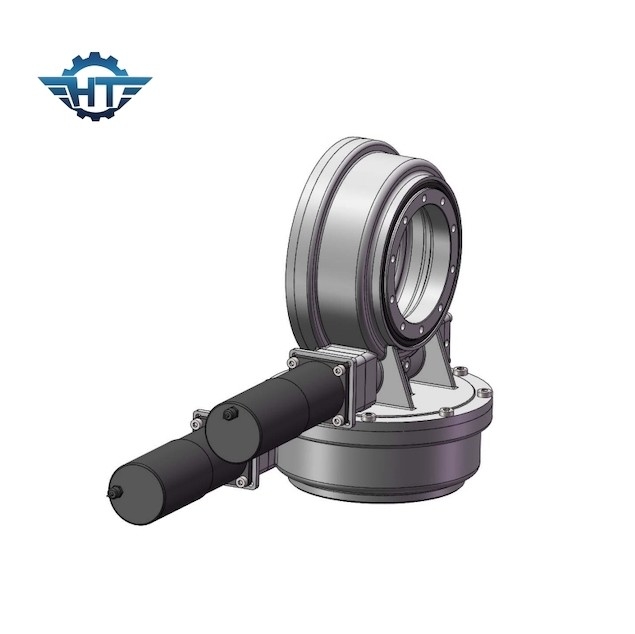

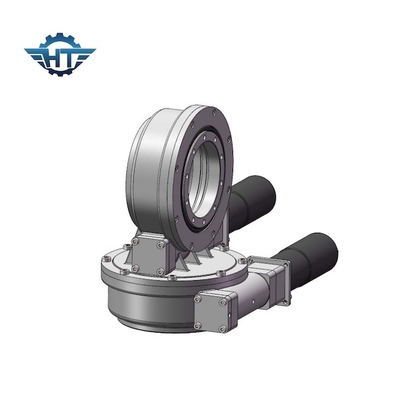

Il cambio doppio dell'azionamento di pantano di asse IP66, auto lubrifica per l'inseguimento di Sun
Descrizione
Il sistema solare dell'inseguitore comprende il singolo asse ed il sistema di tracciamento solare di asse doppio. Il sistema di tracciamento solare di singolo asse comprendere singolo sistema di tracciamento inclinato e piano.
Per un sistema di tracciamento solare di asse doppio, in base alla struttura del sostegno del differenct, tre tipi di soluzioni degli azionamenti di pantano hanno potuto applicarsi:
1. azionamenti di pantano di asse di orizzontale di uso due singoli (tipo del Se).
2. orizzontale di uso uno (tipo del Se) e un altro verticale (tipo del CE).
3. usi un azionamento doppio di pantano di asse. (Tipo di SDE)
Tutte quelle soluzioni possono raggiungere l'inseguimento del sole sia verticalmente che orizzontalmente, che significa l'inseguimento del sole continuamente con luce solare diretta.
Parametri di chiave di azionamento di vuotamento SDE7
| Nome di prodotto | SDE7 ha ucciso gli azionamenti |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Un motore da 12/24/48 di VCC; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; CPV/HCPV; Piatto solare; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
| Quadrato raccomandato del pannello | 30 metri quadri |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicatons
Per energia solare: È destinata in un sistema di tracciamento solare per aumentare l'efficienza della produzione di energia. Uso industriale: Pricipalmente ha usato per determinare due oggetti che girano riguardante a vicenda a 360°.
