Dettagli:
|
| Materiale: | Quarto | Garanzia: | 5 anni |
|---|---|---|---|
| Servizio: | Progettazione dell'OEM | Giri l'asse: | Due assi |
| Colore: | Grigio d'argento | Sito dell'installazione: | Tetto e campo |
| Imballaggio: | Compensato | Applicazione: | Sistema di inseguimento solare a doppio asse |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

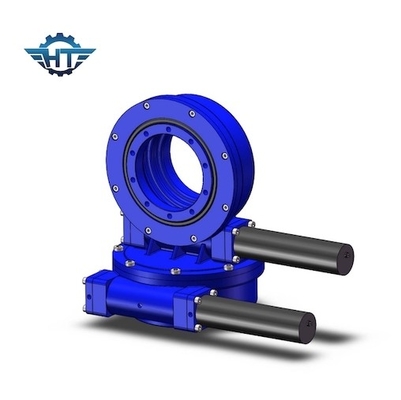

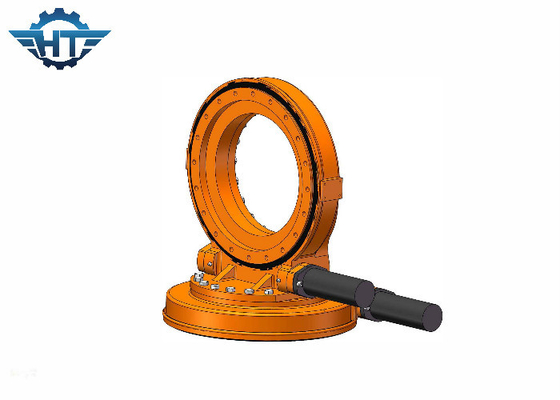

Cambio dell'azionamento di pantano di alta precisione e di lunga vita per il sistema di tracciamento solare di asse doppio
Descrizione del cambio dell'azionamento di pantano SDE12
Tenuta della coppia di torsione: 40560 N.m
Valutazione assiale statica: kN 77
Valutazione radiale statica: kN 190
Rapporto di marce: 78:1
Inseguimento della precisione: ≤ 0,1
Inclinazione della coppia di torsione di momento: 25000 N.m
Coppia di torsione dell'uscita: 5800 N.m
Peso: 160 chilogrammi
L'azionamento di vuotamento di Hangtuo pricipalmente consiste di un cuscinetto di vuotamento, di un ingranaggio a vite, dell'alloggio e di un motore idraulico o elettrico.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazione
Gli azionamenti d'abitazione inclusi di vuotamento sono ampiamente usati nell'applicazione d'organizzazione differente quali i trasportatori pesanti del caricatore, la gru mobile del porto, la nave che di sollevamento, i camion dell'artiglio, gru dell'ascensore del contenitore e le gru a cavalletto mobili, la macchina della miniera, l'escavatore, la macchina concreta, la macchina di carta come pure il sistema della generazione di energia eolica inoltre usano il nostro azionamento di vuotamento.
Quando un azionamento di vuotamento è utilizzato nell'industria a energia solare, gli utenti devono scegliere ideale secondo l'area reale dei pannelli solari.
Generalmente, l'azionamento a 3 pollici di vuotamento è adatto a sistema di energia solare che viene con il pannello solare 3-5㎡, a 7 pollici per il pannello solare del ㎡ 10-17, a 9 pollici per ㎡ 18-30, a 12 pollici per 31-45㎡ e a 14 pollici per 46-60㎡.
