Dettagli:
|
| Modello: | contraccolpo zero 3 pollici | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Applicazione: | parabolica però e torretta di riscaldamento | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore dell'ingranaggio 24VDC con i codificatori | Installazione: | orizzontale montato |
| Colore: | come richiesto | Contraccolpo: | meno di 0,03 gradi |
| Evidenziare: | worm drive gearbox,worm gear slewing ring |
||

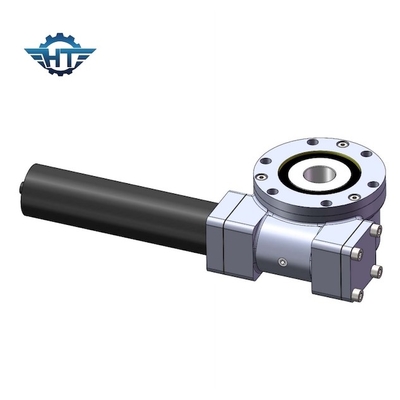

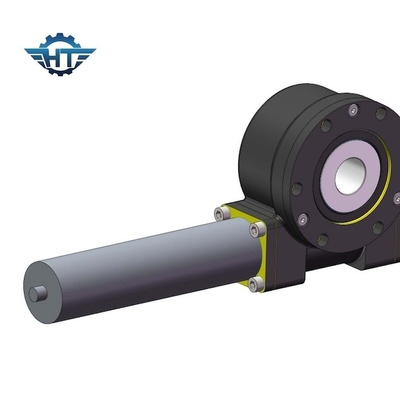

Singolo cambio dell'ingranaggio a vite continua di asse del contraccolpo zero per parabolico comunque e la torre di riscaldamento
Singola descrizione dell'ingranaggio a vite continua di asse
Una scatola ingranaggi di ingranaggio a vite è composta di anello di vuotamento, un verme, un alloggio fondente e le componenti standard come cuscinetto e bulloni, azionamento di vuotamento ecc. può sostenere più carico assiale, carico radiale e momento della inclinazione. La piattaforma girevole o la struttura gira all'azimut ed all'elevazione determinati vuotando l'azionamento. L'azionamento zero di vuotamento del contraccolpo è un azionamento speciale di vuotamento con il suoi ingranaggio e verme che hanno una maglia perfetta ed inoltre ha lacune ragionevoli del riscaldamento di funzionamento e di lubrificazione.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Le applicazioni tipiche dell'azionamento di vuotamento comprendono le centrali elettriche solari, i generatori eolici, le gru del camion, i veicoli del lavoro aereo, l'attrezzatura pratica, l'attrezzatura idraulica, l'attrezzatura del petrolio, l'attrezzatura del timone a ruota, gli escavatori e gli ascensori automatici. Ci sono molte altre applicazioni che non possono essere elencate esaurientemente, poichè gli azionamenti dell'oscillazione sono la scelta per le applicazioni che richiedono gli alti carichi ed alte coppie di torsione sulla stessa trasmissione.
